Сломался дисплей на айфоне 10

Инструменты и подготовка

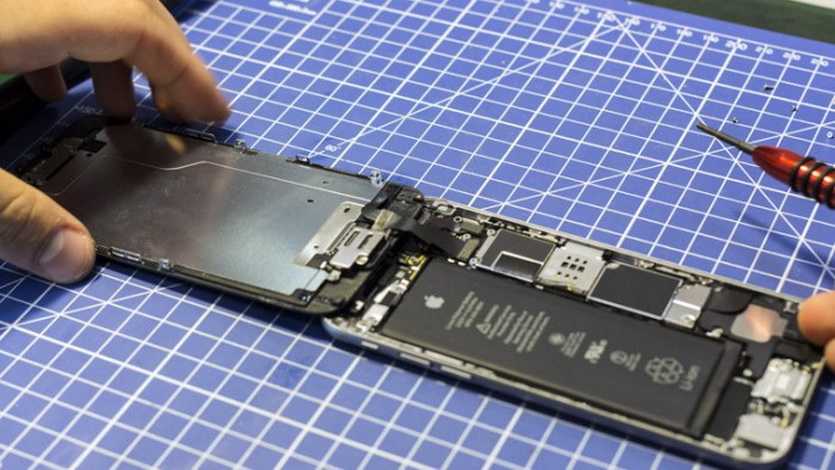

Для разборки и последующей сборки iPhone 6 поднадобятся следующие инструменты:

пластиковый инструмент для вскрытия (лопатка);

Не рекомендуем использовать кухонную утварь и домашний инструмент: тот же кухонный нож имеет слишком большую толщину для выполняемых задач. Залезать в смартфон за 45 тысяч надо только с правильно подобранным арсеналом.

Также советуем обзавестись небольшим пластиковым контейнером с несколькими отсеками, в который вы будете складывать микроскопические болты. Если уронить их на пол, есть большой риск потерять навсегда и не найти даже с лупой и фонариком. Будьте бдительны.

Сами болты и компоненты старайтесь группировать по зоне, откуда их достаёте. Ускорите процесс последующей сборки.

ВАЖНО!
Не перепутайте болты местами. Практически каждый болт имеет свою длину и толщину

При вкручивании он может повредить пистоны, стоящие на основной плате. А прокручиваясь, они вызывают обрывы контактных дорожек.

Как заменяют экран айфона в домашних условиях. Вся процедура

Для самостоятельной замены дисплейного модуля iPhone рекомендуется один и тот же алгоритм.

Откручиваются винты у Lightning-разъема
Присоской снимается экран
Отключаются кабели
От экрана отсоединяется Touch ID, отключается его шлейф
От экрана отсоединяется фронтальная камера
На новый дисплей переносятся снятые элементы
Устанавливается новый дисплей.

Кажется, это легко. На первый взгляд. Вот только у iPhone даже винты между собой нельзя перепутать. Слишком длинный или толстый моментально портит дорожки на невероятно плотно скомпонованной плате.

Экран крепится на пластиковые защелки, но в первую очередь вклеивается. И здесь нужен навык.

Кстати, по статистике всех сервисных центров, самая частая проблема смартфонов Apple после разбитого экрана и выломанного Lightning — оторванный Touch ID. Который нельзя заменить на другой в домашних условиях: придется выбрасывать смартфон или нести в сервис.

Видео инструкция замена экрана iPhone 10

Фото инструкция как заменить разбитый экран iPhone 10

В этом подробном руководстве по ремонту мы покажем вам, как самостоятельно заменить неисправный дисплей на вашем iPhone X. Этот ремонт поможет вам, если стекло разбилось, экран перестал реагировать на касание, или OLED остается черным или мерцает.

Будьте особенно осторожны, чтобы не повредить мелкие детали. Некоторые из них не возможно заменить и ваш телефон может потерять некоторые важные функции, такие как Face ID. Одной из особо чувствительных частей является гибкий кабель слухового динамика / датчика.

Прежде, чем приступить к ремонту не забудьте выключить телефон.

Первым шагом вам нужно открутить два отмеченных винтика в ни жней части задней крышки с помощью отвертки Pentalob PL1 (зеленые — 6.8 мм). Они находятся справа и слева от гнезда для зарядки телефона.

Далее вам нужно отсоединить дисплей. Положите iPhone X на ровную чистую поверхность, чтобы не поцарапать обратную сторону телефона. Для того, чтоб отсоединить переднюю панель, вам понадобится присоска, жесткие пластиковые медиаторы и обычный фен. Если экран вашего телефона сильно потрескавшийся, заклейте его скотчем, прежде чем продолжить. Помните, что экран хорошо приклеен к раме. С помощью обычного фена прогрейте внешние края дисплея теплым воздухом (примерно до 60 °). Поместите присоску над кнопкой «Домой» или рядом с ней. Потяните за присоску вверх, как бы отрывая дисплей от основной части телефона. В образовавшееся отверстие поместите пластиковый медиатор между металической рамой и дисплеем. Не вставляйте инструмент глубже, чем на 5 мм, чтобы не повредить мелкие детали внутри iPhone. Так как дисплей приклеен по всему периметру телефона, обведите медиатором по кругу. Будьте особенно осторожны возле кнопки «Режим сна и Пробуждение», вы моете повредить гибкий кабель дисплея. Теперь с помощью пластикового медиатора поднимите дисплей и разложите его в сторону, как книгу. Положите дисплей на устойчивый предмет или облокотите, чтобы не натягивать гибкие кабели. При необходимости нагрейте внешние края рамы несколько раз. После открытия ваш iPhone X теряет гарантию защиты от пыли и воды.

Перед началом ремонта отсоедините контакт аккумулятора, чтобы предотвратить короткие замыкания и избежать случайного включения устройства во время ремонта. Используйте отвертку Y-типа (Y000), чтобы открутить отмеченные винты (зеленый — 3.0 мм, голубые — 1.0 мм, желтый — 3.6 мм). Затем снимите кронштейн

Обратите внимание, что винты разной длины, не перепутайте их. Apple представила винты Y-типа с iPhone 7

Их часто ошибочно называют Tri-Point или Tri-Wing

Теперь очень осторожно отсоедините контакт аккумулятора, вставив пластиковую лопатку под разъем

Дисплейный блок соединен тремя разъемами. С помощью пластиковой лопатки, отсоедините разъемы для дисплея и слухового динамика. Будьте очень осторожны, когда поддеваете разъемы с помощью лопатки, чтобы не повредить контакты. Если все разъемы отключены, вы можете снять дисплей. На раме и дисплее могут остаться остатки клея.

При снятии слухового динамика соблюдайте осторожность, чтобы не повредить чувствительный гибкий кабель, соединяющий слуховой динамик и датчики. Будьте очень осторожны, заменить эту деталь невозможно

Если она сломается, функция FaceID больше не будет работать.

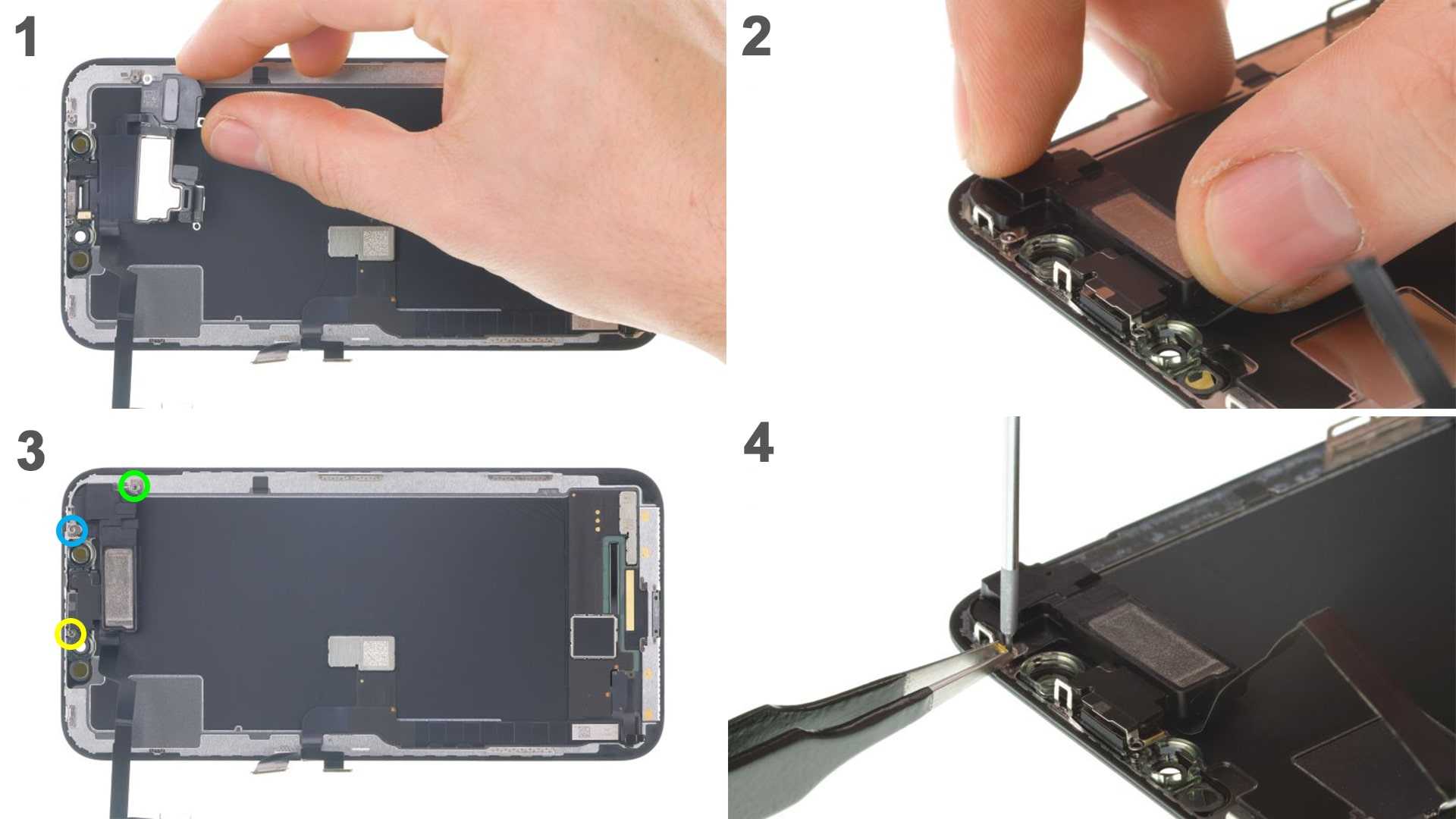

Открутите три отмеченных винта Y-типа, которыми крепится наушник (зеленый — 1.2 мм, голубой — 1.0 мм, желтый — 1.4 мм). Средний винт фиксирует небольшой золотой кронштейн. Возьмите этот кронштейн пинцетом, чтобы не потерять его при откручивании винта. После того, как вы открутили три винтика можете снять слуховой динамик.

Гибкий кабель слухового динамика содержит несколько датчиков, которые проходят через различные отверстия на дисплее. Например, датчик приближения находится прямо под слуховым динамиком. Этот датчик отключает дисплей, когда вы подносите его к уху при разговоре.

Шлейф слегка приклеен. Используйте обычный фен для размягчения клея. Вставьте плоский инструмент, например, металическую лопатку или пинцет, под гибкий кабель

Будьте осторожны! Осторожно вытащите разные датчики из их отверстий. Будьте особенно осторожны при снятии этих частей

Гибкий кабель очень легко повредить. Если все детали выключены, вы можете снять гибкий кабель.

Замена экрана iphone 10: пошаговое руководство к действию

Внизу айфона возле разъема для зарядки выкрутите два винта 6,9 мм. Воспользуйтесь отверткой.
Нагрейте нижнюю часть девайса в термомешке, что поможет размягчить клей. За неимением этого профессионального приспособления возьмите обычный фен.
Если у вас под рукой имеется специальный инструмент с двумя присосками, то зафиксируйте нижнюю часть корпуса между ними и потяните ручку. Не пытайтесь полностью отделить экран от корпуса. Достаточно добится небольшого зазора, в который требуется вставить медиатор.
В случае отсутствия инструмента с присосками, возьмите обычную присоску и плотно приставьте ее к нижнему краю. Потяните за ручку для получения зазора, в который вставляется медиатор.

Важный момент: Замена дисплея iphone X требует некоторых усилий. Если отверстие никак не образовывается, воспользуйтесь прогревом смартфона. Нагревайте ваш девайс, до тех пор, пока не будет достаточно места для введения медиатора или лопатки.

Медиатором проводят по левому нижнему краю и боковой стороне. Вставлять лопатки очень глубоко запрещено. Аналогичные манипуляции проделывают с правой стороной.

Маленький нюанс: При замене дисплея айфон X очень трудно отделить клей в верхней части. Пройдитесь медиатором несколько раз по верхнему торцу.

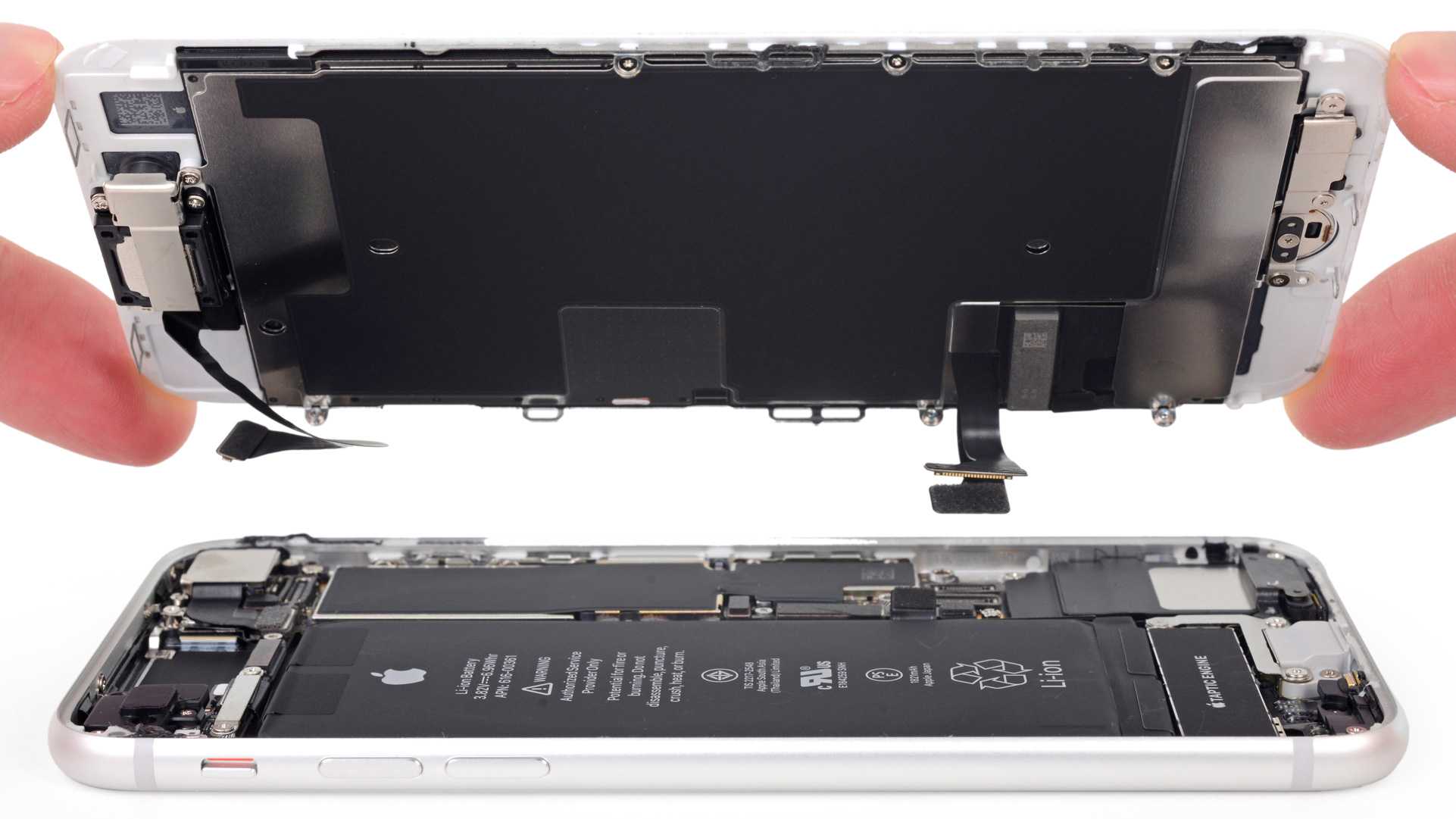

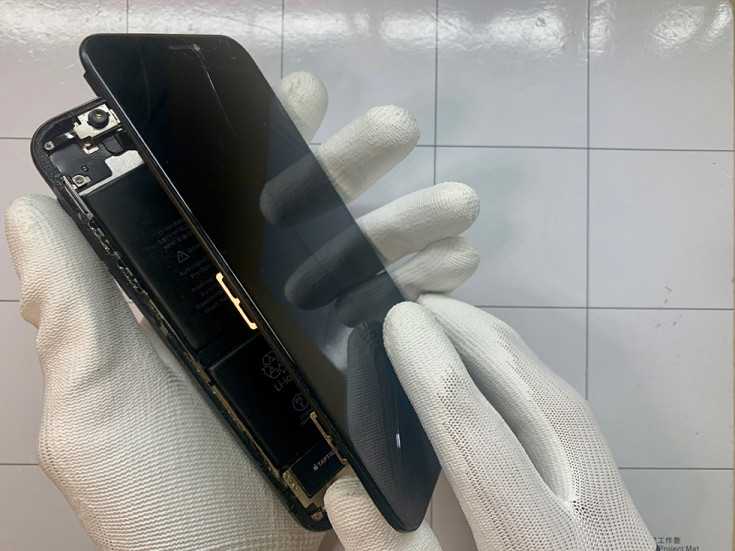

Теперь раскройте дисплей как книгу. Не пытайтесь полностью отделить переднюю панель от корпуса, ведь экран все еще связан ленточными шлейфами. После того, как замена дисплея айфон X будет завершена, выровняйте зажимы вдоль верхнего края, — должен произойти щелчок.
Выкрутите 5 винтов, закрывающие разъем материнской платы, и снимите кронштейн.
При помощи лопатки-спуджера или ногтя приподнимите и отведите разъем батареи из гнезда. Если вы хотите, чтобы при замене дисплея iphone 10 сохранилась герметичность, старайтесь не затрагивать темные уплотнения поблизости соединений.
Отведите разъем датчика передней панели, снова воспользовавшись лопаткой или ногтем. Аналогичным способом отсоединяется разъем шлейфа LED-панели. Когда будете осуществлять обратную сборку, нажимайте на края разъемов до щелчка. Главное, не затрагивать середину. Подобные действия могут привести к повреждению девайса.
При помощи спуджера или ногтя отводится разъем дигитайзера. После того, как пройдет замена экрана на айфон X, выровняйте разъем и аккуратно нажмите на него на концах до щелчка.
Поднимите шлейф датчика передней панели.
Теперь можете удалить дисплей в сборке.
Поблизости порта инфракрасной камеры открутите два винта, расположенных на задней панели дисплея. Если металлический зажим для заземления не вышел вместе с винтом, удалите его.
Ликвидируйте 2 винта, закрывающих динамик.
Подденьте динамик и переверните его вниз, ориентируясь на верхний край дисплея.
Приложите термомешок на минуту к верхней фронтальной части экрана. Можете воспользоваться феном.
Переместите острую сторону спуджера под шлейф микрофона. Аккуратно отсоедините микрофон, стараясь не повредить кабель.
Подведите медиатор под шлейф и датчик потока освещения. Теперь можете отделить сам модуль от корпуса.
При помощи пинцета отделите датчик света от разъема дисплея.
Успешное удаление датчика освещения предполагает переход к следующему шагу. В случае возникновения проблем — полоса все еще остается в дисплее, аккуратно при помощи обычного лезвия подтяните ее к верхнему краю.
Снимите передний датчик в сборе.
Проведите замену модуля.

Как видите, замена экрана iphone 10 не так уж и сложна. Главное, вооружиться несколькими часами свободного времени и строго следовать нашей инструкции.

Новая модель смартфонов от Apple защищена ударопрочным стеклом и прочным корпусом, однако неуязвимыми устройства от этого не стали. Большие стеклянные экраны — всегда главная проблема нынешних телефонов. Замена модуля Айфон Х понадобится в результате:

разбиения аппарата;
неаккуратности — ударов, падений, передавливания;
перегрева;
долгого нахождения в воде;
эксплуатационного износа;
брака.

Поменять модуль на Айфон Х понадобится и после неосторожной разборки аппарата при использовании подручных средств вместо профессиональных инструментов.

Какими навыками нужно обладать. Последствия неправильной замены неспециалистом

Конечно, если вы планируете выполнить ремонт самостоятельно, у вас должны присутствовать хотя бы минимальные навыки работы с портативной электроникой. Если у вас уже был опыт разборки ноутбука или смартфона (с последующей успешной сборкой, конечно), то заменить стекло на iPhone 5 вы сможете без труда.

Если же вы сомневаетесь в своей внимательности и аккуратности или не имеете навыков работы с мелкой электроникой, лучше доверьте вопрос замены стекла на айфоне специалистам. Дело в том, что в процессе работы неопытные мастера могут допустить ряд ошибок, после которых iPhone 5 вообще не включится. Например, айфон может выйти из строя, если внутрь корпуса попадут влага (даже в виде пара) или частицы пыли.
А такие чувствительные элементы, как плата, могут пострадать даже от статического электричества, поэтому обязательно следует проводить все работы на антистатичном коврике.
Ещё хуже, если после успешной разборки и замены дисплея вы не сможете правильно подключить все шлейфы.

И совсем анекдотичная ситуация, которая, к сожалению, встречается не так уж и редко: после сборки iPhone вы вдруг замечаете, что у вас остались лишние винты! Смешно и грустно одновременно.

Как легко заменить дисплей iPhone X своими руками (инструкция)

Замена дисплея на iPhone X — относительно несложная операция, выполнить которую многим вполне по силам в домашних условиях. В таком случае получается и точно выбрать качественный дисплей (либо, наоборот, купить подешевле и не переплатить), и сэкономить на чаще всего дорогостоящем ремонте. Главное — иметь подробную и четкую инструкцию действий. В нашем новом материале по ремонту iPhone рассказали, как заменить дисплей iPhone X своими руками буквально за 15-20 минут.

Что потребуется для замены экрана на iPhone X:

дисплей для iPhone X,
крестовая отвертка,
отвертка Pentalobe,
пинцет,
металлическая лопатка,
трехлучевая отвертка,
пластиковая лопатка,

Время работы по замене дисплея: около 20 минут

Как заменить дисплей на iPhone X

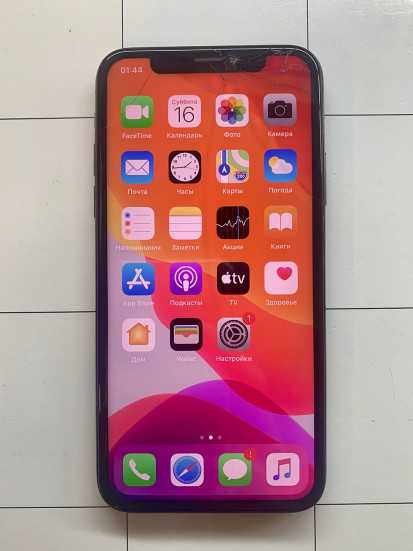

Приступим. Сегодня на замене iPhone X, упавший верхней частью экрана о кафель.

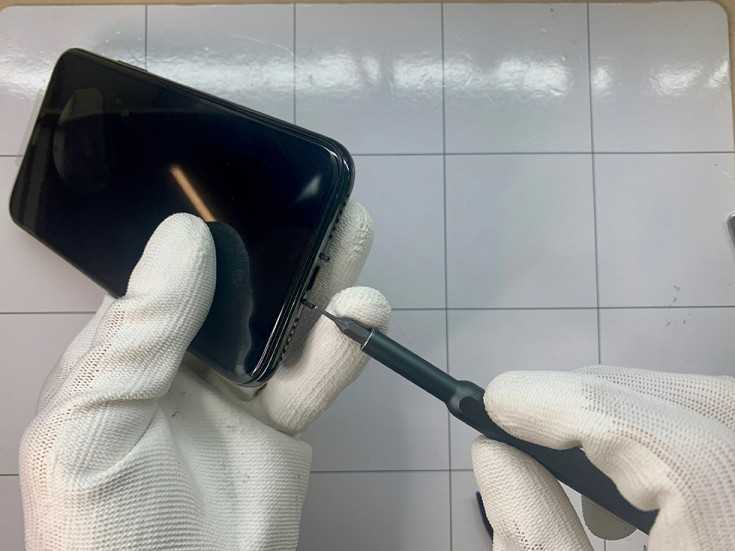

Шаг 1. Откручиваем два торцевых винта отверткой «Pentalobe».

Шаг 2. Вскрываем телефон алюминиевой лопаткой. Это необходимо делать ровно в том месте, которое показано на первом фото (в левом нижнем углу корпуса). Рамка корпуса там чуть тоньше — это сделано для облегчения вскрытия смартфона.

Шаг 3. Откручиваем пять винтов защитной пластины трехлучевой отверткой и откладываем ее.

Шаг 4. Отключаем аккумулятор пластиковой лопаткой

Важно! Не касайтесь внутренних элементов телефона металлическими предметами до отключения аккумулятора, есть вероятность появления короткого замыкания

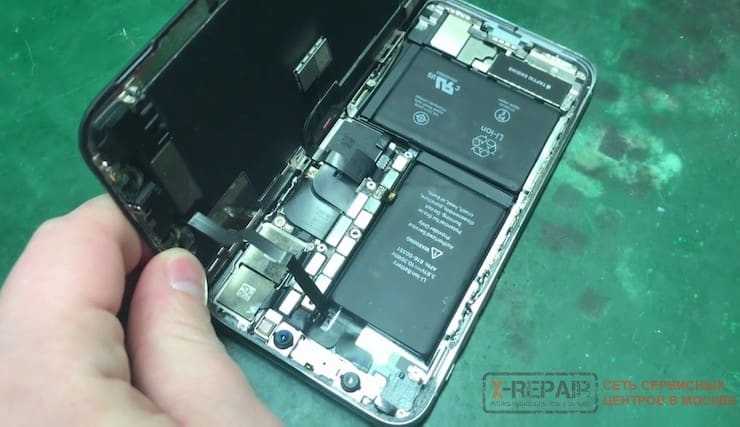

Шаг 5. Отключаем два шлейфа дисплея и шлейф Face ID. После этого откладываем нижнюю часть корпуса.

Шаг 6. Откручиваем три винта с камеры Face ID и извлекаем ее.

Шаг 7. Берем новый дисплей и прикручиваем шлейф Face ID с динамиком.

Шаг 8. Подключаем все три шлейфа к плате и подключаем аккумулятор.

Шаг 9. Возвращаем защитный экран и прикручиваем пять винтов защитной пластины.

Шаг 10. Аккуратно закрываем телефон.

Шаг 11. Закручиваем торцевые винты.

Включаем, проверяем, готово!

Все действия, руководствуясь данной статьей, вы выполняете на свой страх и риск. Если вы не уверены в правильном выполнении замены той или иной запчасти телефона, обратитесь к специалистам, которые дадут вам гарантию на ремонт и выполнят работу на профессиональном уровне.

Что внутри у флагмана Apple?

>Многим любопытно, что же изменилось внутри нового iPhone, но далеко не все решатся разобрать свой недавно купленный «недешевый» смартфон. Мастера «X-Repair» разобрали iPhone X, который попал к ним в сервисный центр с разбитым дисплеем, и поделились с нашими читателями тем, что же скрывается под корпусом флагмана.

Итак, разбор «десятки» начинается с демонтажа дисплея. И первое, что можно увидеть — не один, а целых два аккумулятора! Хотя, если говорить точнее, батарея одна, но выполнена в виде двух сдвоенных секций. Производитель пошел на такой шаг ради более рационального использования внутреннего пространства.

Кроме необычной двухсекционной АКБ также видим миниатюрную печатную плату, которая, опять же, ради экономии места оказалась двухслойной (впервые с момента выхода первого iPhone), а также датчик тактильного отклика Taptic Engine, контроллер сенсорного экрана, верхний, нижний и разговорный динамики, основную двойную и знаменитую фронтальную TrueDepth камеру. К слову, фронталка подключается сразу тремя шлейфами.

Что касается самой печатной платы, на ней разместились новый мощный шестиядерный чип A11 Bionic, аудиокодек, модем, адаптер беспроводных интерфейсов и множество других компонентов. Увидев их количество, становится понятным, почему инженеры создали двойную, а не стандартную плату.

После снятия перечисленных выше элементов, перед тем, как добраться к задней крышке iPhone X, остается отключить wi-fi антенну, кнопку Power, разъем Lightning, а также шлейфы зарядки и камер.

Посмотреть сам процесс разбора iPhone X можно уже в самом видео, которое также предоставили специалисты сервиса «X-Repair»:

Мы не откроем секрет, если скажем, что смартфоны Apple — сложные, высокотехнологичные устройства. Однако, посмотрев видео, еще раз убеждаешься в том, что iPhone X превзошел своих предшественников во всем. Все-таки стоит не один раз подумать, прежде чем решиться самостоятельно разбирать и ремонтировать флагман компании. За такой ремонт не каждый мастер возьмется, поэтому об экспериментах в домашних условиях лучше сразу забыть (дешевле выйдет). Поэтому, чтобы избежать неприятных и «недешевых» последствий лучше довериться профессионалам. Мастера СЦ «X-Repair» уже более 10 лет занимаются восстановлением мобильных телефонов, iPhone в том числе. У них есть все необходимое для устранения поломок любой сложности – опыт, профессиональное оборудование и оригинальные запчасти от сертифицированных поставщиков. К тому же, после ремонта телефон обязательно тестируется и выдается гарантийный талон. Так что обращайтесь лучше сразу к специалистам и помните, эксперименты с iPhone X к добру не приводят.

Поиск деталей

Типы экранов бывают разными. Концептуально есть дисплей и тачскрин (сенсор). Дисплей выводит изображение, а тачскрин по сути это и есть сенсор, благодаря которому можно управлять смартфоном.

Экраны на смартфонах реализованы несколькими способами:

Отдельный дисплей и тачскрин. Между ними присутствует воздушная прослойка. Чаще всего это простые TFT дисплеи. Если есть трещина на тачскрине, но сам экран работает, то достаточно заменить тачскрин.
Модульная сборка. И сенсор, и дисплей — это единое целое. Между ними нет воздушной прослойки, вместо нее есть клей, который покрывает всю площадь. К такому бутерброду сверху добавляется стекло, которое выполняет защитную функцию. Или например, может быть только дисплей и сенсор, а защитного стекла нет (не путать с защитной пленкой).

Как опознать модульный экран

Достаточно обратить внимание на отражение в экране смартфона. Если оно двоится, значит дисплей и тачскрин не выполнены в виде модуля

Также можно чуть-чуть надавить на экран, и сенсор начнет прилипать к дисплею. Если изображение не двоится, значит это модульный смартфон.

Или можно поискать в интернете. Достаточно вбить название и модель смартфона (и год выпуска, если это Samsung).

Если модульный тип экрана, то стоимость и сложность ремонта повышаются в разы. Например, на смартфоне A320F разбит экран.

Он загорается, но нет изображения. Если бы было изображение, можно поменять тачскрин. Однако, это модульный тип экрана, нужно будет или срезать разбитый тачскрин, или очень аккуратно отклеивать его. Вся сложность заключается в дисплее AMOLED

Он тонкий и хрупкий, любое неосторожное и резкое движение может привести к трещине. Одной трещины достаточно, чтобы вывести их строя весь дисплей

К тому же, для хорошего ремонта нужна ультрафиолетовая лампа и специальный клей.

В данном случае поможет только замена модуля, так как дисплей не работает. В продаже имеется несколько вариантов. Есть копия модуля. Это TFT дисплей. Он хуже отображает цвета, у него не регулировки яркости и есть блики. Главное преимущество такого модуля его низкая цена, по сравнению с оригиналом.

Как можно заметить, цена оригинала отличается от копии больше, чем на 3 000 рублей.

Это без учета расходных материалов и инструментов. Дальше пользователь смартфона сам решает, купить оригинальный модуль или взять копию, но в разы дешевле.

Купить модуль или отдельно тачскрин можно как в специализированном магазине, так и в интернете.

Еще перед покупкой нужно учесть важную деталь – это наличие разных ревизий или моделей устройства.

Например, модель планшета практически одни и та же.

И характеристики, и внешние данные. Однако, внутренняя начинка совсем разная. И можно по ошибке заказать и купить совсем не нужную запчасть. Она может отличаться по шлейфам и местам крепления. Поэтому, стоит тщательно изучить свою модель устройства, нет ли разных ревизий или типов моделей. Так же желательно сначала разобрать планшет или смартфон, и сверить визуально покупаемый экран с тем, который сломан. Все шлейфы и места крепления должны быть 100% одинаковыми.

Пломбы, ленточки, защитные пленки нельзя срывать до проверки работоспособности детали

Это очень важно, если защитная пленка или пломба будут сорваны, а деталь оказалась бракованной, то вернуть ее уже не получится. Никто не застрахован от бракованной или поврежденной детали, поэтому ее надо проверить до установки и клея

При заказе детали с интернет магазина нужно снять на видео ее распаковку и визуальный осмотр. Также нельзя отклеивать защитные пломбы и пленки. Это будут единственными доказательствами, что деталь получена именно в таком виде. Не редки случаи, что из-за почты стекла и экраны во время доставки разбиваются. А недобросовестные продавцы могут и заклеить поврежденный шлейф скотчем.

Куда обратиться для замены экрана?

Вместо возни, траты времени и нервов можно придти в комфортный опен-офис, пить кофе на диване и заниматься своими делами. А специалист проведет полную диагностику, после которой не потребуется дополнительное вмешательство.

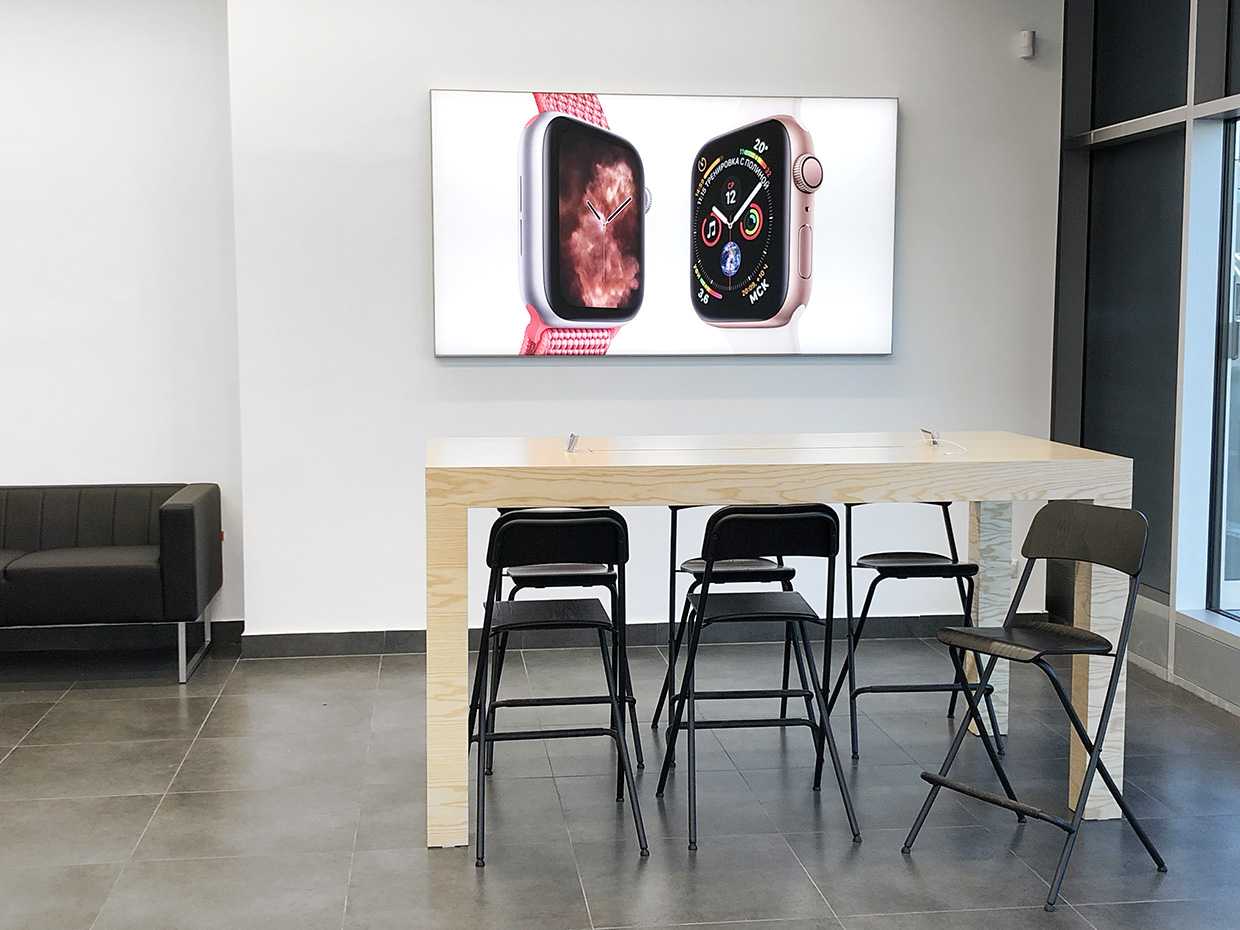

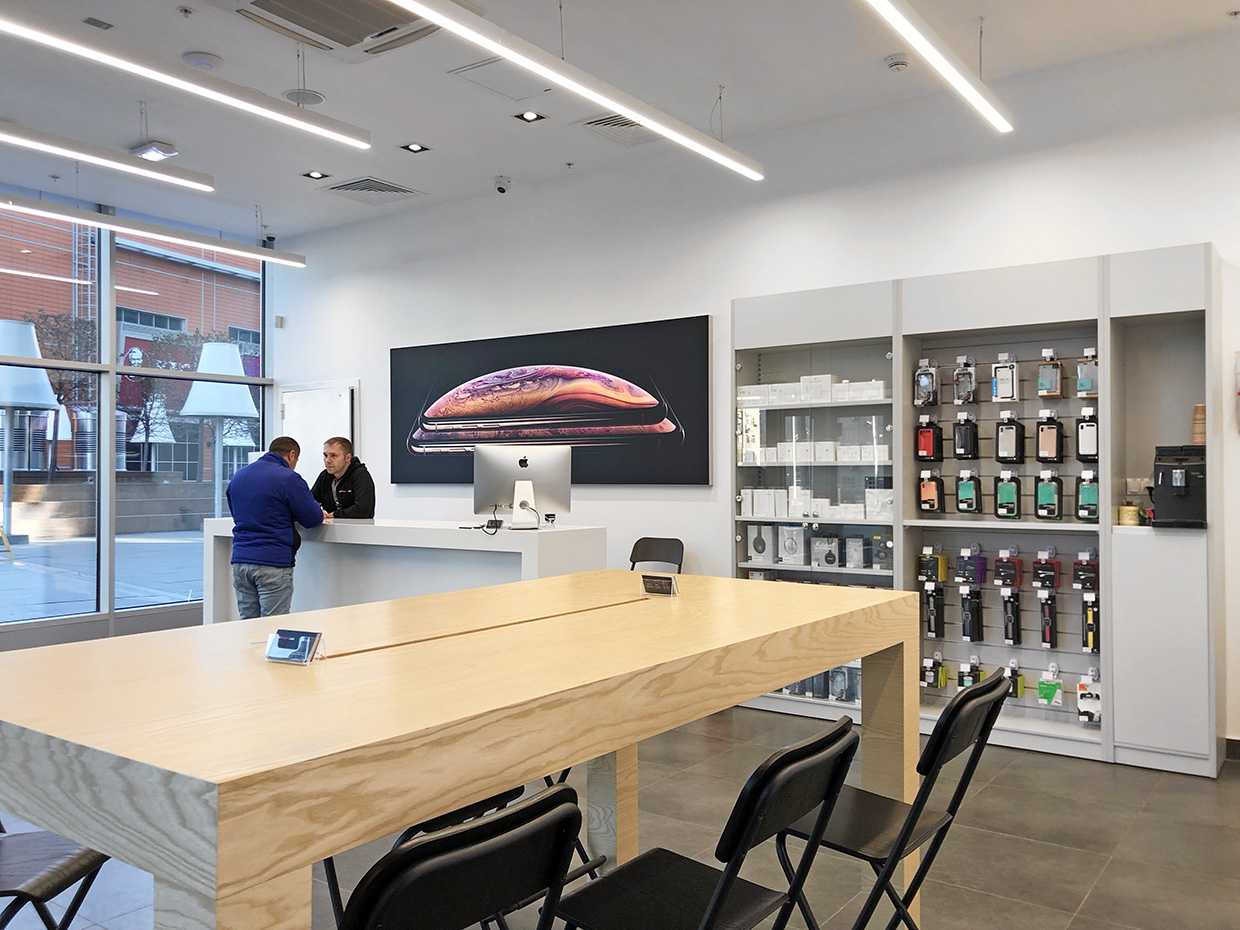

Именно так выглядит авторизованный сервисный центр re:Store Care на базе магазинов re:Store

Не важно, где был куплен ноутбук, смартфон или любое другое устройство Apple – ребята готовы принять на ремонт даже то, что вы купили в других странах

В зависимости от проблем, re:Store Care предлагает гарантийный и негарантийный ремонт, а так же полную замену устройства – как платную, так и бесплатную.

Все сотрудники прошли квалификационное обучение Apple и во время ожидания готовы предложить консультации по любым вопросом, связанным с её техникой. Даже порекомендовать необходимые аксессуары – хотя это не магазин, всё есть в наличии.

Самое главное: технический персонал re:Store Care так же аттестован для соответствующих работ по ремонту техники, а в качестве комплектующих используются только высококлассные. Они не подведут, и дополнительных проблем после ремонта не будет.

Подробнее о re:Store Care мы писали в отдельной статье.

Если не уверены в своих силах

Надеюсь, инструкция не оказалась слишком сложной. Ремонт современной техники – хирургическая работа, и с этим ничего не поделать.

В самостоятельной замене дисплея на iPhone вижу следующие плюсы:

+
экономия около 1-3 тысяч рублей;+
увлекательность процесса:)+
нет необходимости ехать в сервис, если он находится далеко;+
нет риска попасть на плохого мастера.

Всё это хорошо, но есть и очевидные минусы, с которыми придётся мириться:

–
невозможно предсказать качество запчасти, нельзя поменять некачественную;–
нет гарантии на работы, если вдруг что, обратиться некуда;–
необходимо приобрести специальный инструмент (если его нет);–
риск повредить другие запчасти.

Что выбираем? Решаете вы. Лично я бы отдал мастеру. Если что, с него спросить можно. А на себя сколько не обижайся, убитый шлейф кнопки Home к жизни не вернёшь. Есть другие мнения – пишите их в комментарии.

4.80
5

Пошаговая инструкция для тех, кто хочет сделать сам. Экономим своими руками У нас и раньше были статьи про ремонт техники Apple: – Пять главных поломок iPad. Как предотвратить – Что делать, если утопил iPhone – Семь мифов и легенд сервисов по ремонту iPhone Но ещё ни разу мы не рассказывали, как ремонтировать айфон самостоятельно. Вопрос…

Необходимые инструменты и расходники

Самый минимум это пластиковый медиатор. Почему именно пластик? Он оставляет меньше следов на корпусе, уменьшает риск повреждения шлейфов и более упругий по сравнению с металлическим медиатором. Пластиковый медиатор можно сделать из обычной пластиковой бутылки, достаточно вырезать небольшой кусочек и выровнять его.

Для более качественной замены нужно нагреть экран смартфона. Есть два варианта нагрева:

Сепаратором. Это плита, которая разогревается до нужной температуры, смартфон кладется экраном вниз и разогревается равномерно по всей площади. Такими приборами пользуются в мастерских и сервисных центрах.
Теплым воздухом. Можно воспользоваться паяльным феном, а можно и обычным феном для сушки волос. Его температуры достаточно, чтобы клей начал отслаиваться пот поверхности.

Так же пригодится изопропанол (изопропиловый спирт) или бензин Калоша. С помощью этих средств можно удалить старый клей и ускорить процесс отклеивания деталей.

Для склеивания понадобится клей B7000. Это универсальный клей, он отлично подходит для приклеивания тачскринов или экранных модулей к рамке смартфона и планшета.
Существуют различные разновидности такого клея. T7000, B7000, E8000 и т.п. Они отличаются цветом, адгезией, ценой и другими характеристиками. Для большинства ремонтов подойдет B7000.

Еще при ремонте смартфонов и планшетов широко применяются двухсторонние скотчи. Они позволяют создать зазор между сенсором и дисплеем. А при приклеивании модульного экрана они создают дополнительно пространство для рамки. Двухсторонние скотчи тоже бывают разными по размерам, цвету и адгезией.
