В каких случаях нужна замена контроллера питания iphone

Замена контроллера питания – алгоритм действий

Процесс замены контроллера iPhone 5s начинается с разборки устройства, для чего используются отвертки и открывалки. Из телефона следует извлечь системную плату и закрепить её на держателе.

Затем следует осуществить следующие действия:

Отпаять защитную металлическую крышку;
Намотать термоскотч на соседние микросхемы;
По периметру смазать микросхему флюсом;
Феном, при температуре 380 градусов по Цельсию нагреть микросхему;
Нагревать следует до тех пор, пока микросхема не начнёт двигаться;
При помощи пинцета поднять микросхему;
Остатки припоя удаляются обычным паяльником;
Площадка зачищается от грязи, окисления, остатков флюса и олова;
Новую микросхему закрепляют в матрице и наносят паяльную пасту;
Трафарет прогревается до тех пор, пока не образуются шарики;
На место припайки наносится небольшое количество флюса;
Далее устанавливается микросхема и припаивается феновым паяльником.

После охлаждения при помощи растворителя очищается место пайки. Далее снимается термоскотч и осуществляется сборка iPhone 5s в обратном порядке. Если производилась перепайка микросхемы, то следует удалить старое олово с контактов. Однако, если обнаружено окисление, то необходимо произвести зачистку поверхности. Лучше всего до полного удаления окислов.

При формировании шариков не следует злоупотреблять паяльной пастой. Пасту следует нанести на матрицу, равномерно заполнив все отверстия. Лучше удалить излишки пасты шпателем. В этом случае, при нагреве, будут сформированы одинаковые по размеру шарики. Являющиеся, своего рода, ножками микросхемы.

Продолжение темы:

11:37 — Автобусные туры из Минска
11:18 — Все про «Ночь музеев» в Витебской области. Куда и за чем стоит сходить
13:28 — По деньгам выходит дешевле, чем отели. Путешествие на автодоме по Полесью
09:18 — Туроператор готов к лету: бронирование онлайн и при чем тут облако
00:18 — Проснувшийся в Исландии вулкан Фаградальсфьядль выставили на продажу
10:58 — Федерер сфотографировался в горах, а белорусы увидели там БЧБ-флаг. Поясняем, что это значит
20:38 — Греция отменила ограничения на въезд туристов из Беларуси. Но условия все же есть
19:28 — Открыли TikTok-парк, в планах — расчетно-кассовый центр. Как пробуют «оживить» торговый центр «Столица»
15:18 — Всего три места. Рассказываем, где на Могилевщине сдать ПЦР-тест для выезда за границу
07:38 — Уроженец Осиповичей предложил повысить туристический потенциал города. На кону — памятник Ленину на главной площади
16:38 — Как под Барановичами спасают дворец Радзивиллов — копию итальянской виллы на озере Комо (нет, не той что Соловьева)
09:28 — В Китае турист около часа провел на разрушенном ветром стеклянном мосту
00:38 — Власти ЕС назвали сроки запуска поездок по ковид-паспортам
23:50 — Учительский труд в США: Отражение в заработной плате
01:41 — Практика кремации: в чем суть

Видео инструкция

Вам необходимо ознакомиться со следующими видео подборками, чтобы узнать, как надо устранять неполадки, Тут представлено видео по устранению данной поломки, после его просмотра вы сможете легко сделать замену.

Остальные видео вы можете посмотреть в разделе контроль качества

Вы уже знаете, как надо избрать запасные части для телефона, сделать проверку, ремонт. А теперь мы предложим пару способов, чтобы качественно поменять контроллер питания на Айфоне на практике:

1-й — это починка гаджета в центре Apple GsmMoscow. Специалисты протестируют, выяснят причину и отремонтируют телефон.

Отличительной особенностью нашей энергосети есть её «стабильность». Точнее стабильные скачки напряжения в розетке. Очень часто это приводит к поломкам электрического оборудования, а также к неисправности разных мобильных устройств, которые заряжаются в этот самый момент. Производители встраивают в технику разные технические приспособления, чтобы избавиться от этой проблемы, но наши электросети очень часто все-таки сильнее.

Не исключение и продукция корпорации Apple. Ее смартфон Айфон очень чувствительный к перепадам напряжения при зарядке и контроллер зарядки аккумулятора iPhone может прекратить свою работу. В этом случае не нужно откладывать с ремонтом, ведь такая проблема сама по себе не разрешится. И чем быстрее Вы обратитесь за помощью, тем лучше — как для вас (в плане экономии времени и средств), так и для Вашего телефона (в плане сложности надлежащего ремонта).

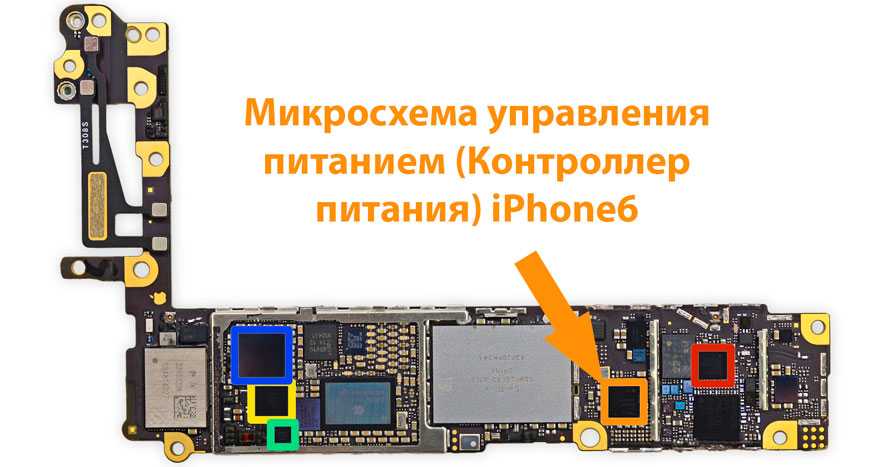

Контроллер питания iPhone — это микрочип, который управляет питанием телефона, а также процессом его зарядки. В разных версиях iPhone ( 6, 6 Plus, 5, 5S, 5C, 4, 4S ) это разные чипы и поэтому ни в коем случае нельзя использовать контроллеры, которые предназначены для других моделей этого смартфона (например — не допускается замена контроллера питания на iPhone 4, 4s, 5).

Порывшись в интернете, у вас может сложиться впечатление, что замена контроллера питания на iPhone — это относительно простая задача. Но это не совсем так. Процедура замена контроллера питания на Айфоне — очень специфическая и непростая задача. Она требует наличия специальных знаний и инструментов. Ни в коем случае не разбирайте свой аппарат и тем более не пробуйте ремонтировать его самостоятельно, с использованием домашнего паяльника. Доверьте эту роботу профессионалам, которые имеют опыт в этой области, а также владеют необходимым инструментом.

Вы спросите, почему следует обратить внимание именно на наш сервисный центр

А все просто:

1. Мы продаем запчасти на всю Россию, поэтому в нашей мастерской запчасти только оригинальные и всегда по самым низким ценам.

2. При любом ремонте мы выписываем гарантию на весь аппарат.

3. Если у вас вышел из строя контроллер питания, необходимо делать диагностику и если он окажется неисправным, мы сделаем его замену в кратчайший срок.

4. И главное — диагностика устройства у нас абсолютно бесплатная.

Хочется привести пример из жизни.

Однажды под конец рабочего дня к нам обратилась женщина с проблемой, которая возникла в Айфоне 6, 6+, 5, 5S, 5C, 4, 4S. Он у нее постоянно зависал. Мы провели диагностику аппарата и определили, что неисправен контролер питания. Когда мы открыли корпус, то были удивлены — кто-то пробовал там работать паяльником (наверно, еще тем старым советским) и оставил очень много черных следов работы. К счастью для клиентки пострадал только контролер питания. В результате нами была произведена замена контроллера питания на iPhone 5, 5S, 5C. Горемыкой-паяльщиком оказался её муж, который когда-то подрабатывал сварщиком. После ремонта телефон заработал нормально и продолжал радовать свою хозяйку.

Выводы:

Замена котроллера питания — это не шутка и в неумелых руках это может привести к серьезным поломкам вашего аппарата. Обращаясь в сервисный центр за квалифицированной помощью, Вы будете уверены и спокойны за Ваш телефон.

Контроллеры питания U2 и U7

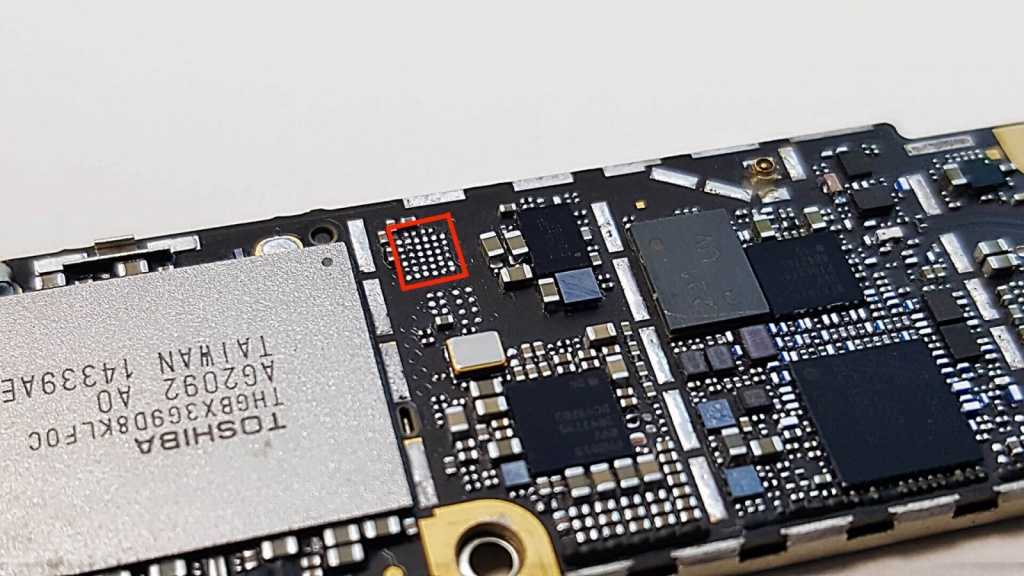

На фото ниже приведена схема/фото платы iPhone 5S, на которой я отметил расположение этих микросхем.

Микросхема Tristar U2 является частью цепи, которая отвечает за функции USB (включая зарядку). Сам чип U2 очень “нежный”, если можно так сказать, и может легко выйти из строя (сгореть) из-за скачков напряжения.

Микросхема U7 является контроллером распределения питания и отвечает за формирование напряжения вторичных цепей. Нормальное напряжение первичной цепи iPhone равно 3.7 Вольта. Но не все компоненты iPhone (экран, процессор, камера и т.д.) работают от такого напряжения, и требуют понижения до 1.8 В, 2.5 В или 1.35 В.

Контроллер распределения питания iPhone (получивший на плате имя U7) как раз этим и занимается. Вторичные цепи начинают работать только после того как устройство будет включено.

В других моделях iPhone контроллеры зарядки и питания могут быть обозначены на схемах под другими именами. Например в iPhone 6 микросхема Tristar уже названа U1700, а в разных моделях iPad она обозначена каким-то своим именем.

Почему контроллер питания/зарядки iPhone выходит из строя и как узнать что это именно он, а не батарея?

Причин отсутствия зарядки iPhone масса, но обычно грешить начинают на один из трех компонентов: разъем зарядки Lightning, аккумулятор, контроллер U2 Tristar или U7. Давайте разберемся и откинем два их них.

Разъем для зарядки: если разъем Lightning выглядит как обычно и внутри нет явных физических повреждений или застрявшего мусора, тогда я бы не стал винить в отсутствии зарядки этот компонент iPhone. По своей сути, порт для зарядки это всего лишь контактная группа, перенесенная с платы в более удобное место.

Тут особо нечему ломаться. Из своего личного опыта могу сказать, что проблема незаряжающегося iPhone может крыться в lightning кабеле. Так что прежде чем читать дальше, я НАСТОЯТЕЛЬНО рекомендую найти 100% рабочий кабель и попробовать его со своим iPhone.

Батарея: наверное это самое первое что приходит в голову, когда iPhone не принимает/держит заряд. Да, батарея может выйти из строя, и случается это намного чаще чем с разъемом для зарядки. НО, если вашему iPhone не более 2 лет, вероятность того что батарея вот так внезапно возьмет и откажет ничтожно мала.

Также стоит отметить, что аккумуляторы теряют свою емкость в течении продолжительного периода времени, и никак не за один день. Поэтому, если ваш iPhone еще вчера работал без проблем, а сегодня перестал заряжаться, то я могу гарантировать что проблема НЕ в аккумуляторе.

Вы конечно можете попробовать установить другую батарею и убедиться что проблема не в ней, при этом я бы не советовал вытаскивать вашу старую батарею, т.к. для теста можно просто переподключить только коннекторы батарей.

Теперь когда мы откинули разъем lightning и батарею, настал черед рассмотреть микроконтроллеры iPhone. Самый частый случай, это выход из сторя микроконтроллера зарядки U2.

Скачки напряжения, если не сразу, так за пару зарядок могут уничтожить контроллер Tristar или Tigris или U7. Ну а далее требуется его замена.

Контроллер зарядки/питания может выйти из строя и по другой причине, которые я перечислил ниже. Я думаю, вы найдете свою:

Использование низкокачественных пауэрбанков
Падение iPhone на твердую поверхность (деформация корпуса)
Коррозия от попавшей внутрь телефона влаги
Перегрев или переохлаждение устройства

Что можно сделать самому

Ну вот, теперь когда вы видели все своими глазами и вам не страшен сам Tim Cook, справедливо было бы спросить “Кто-нибудь готов проделать то же самое?”.

Почему-то мне кажется, что решится на подобные действия не каждый, пусть и выглядит все довольно просто. И это правильно, ведь можно сделать телефону еще хуже и тогда все – капец!

Но если среди вас найдется смелый брутальный мужик, который делает все одной левой, вот краткий список необходимого оборудования:

Фен
Новый чип Tristar для вашей модели iPhone/iPad (могу подсказать где купить)
Инструмент для разборки
Пара прямых рук

Самое главное – не экспериментируйте на рабочем телефоне. Если ваши руки так и чешутся что-нибудь отремонтировать, будьте предельно аккуратны и осторожны в своих действиях. Рядом с чипом Tristar находятся микроскопические резисторы, которые легко можно смахнуть в сторону во время перепайки микросхемы.

И помните, прежде чем приступить к замене какого либо микроконтроллера, необходимо провести диагностику, ведь U2 не единственная микросхема на плате.

С моей точки зрения, самым правильным будет обратиться к проверенным специалистам с хорошей репутацией. Не каждый сервисный центр возьмется за перепайку микросхем на плате iPhone.

Я был свидетелем печального опыта своих знакомых, когда iPhone после падения перестал включаться, а в быдло-сервисном центре сделали заключение “труп”. Когда же я открыл этот аппарат, обнаружилось что в телефоне теперь не хватает деталей (модуль антенны, защитные экраны и т.п.). Будьте аккуратны!

iPhone 5s Замена контроллера питания.

Спасибо всем за отклик, вопрос решен, телефон запустился, заряжается..

Проблема была в разряженном АКБ в ноль, я на него принудительно подал напряжение и собственно поставил телефон на зарядку.. сейчас на данный момент 23%. Зарядка продолжается.. Посмотрим исправился ли дефект с быстрым разрядом..

Возможно, если результат не изменится, то будет устанавливать новую микросхему U2..

К сожалению даже в авиарежиме телефон быстро разряжается, без симкарты. Так же заметил, что аппарат долго заряжается, хотя в авиарежиме зарядка должна происходить намного быстрее..

В общем понаблюдав время зарядки и разрядки телефона было замечено, высокое повышение температуры нагрева платы в районе микросхемы контроллера USB (U2) именно эта микросхема было очень сильно раскалена, по всей видимости медленная зарядки и обусловлена не правильной работой этой микросхемой. Заказал микросхему, жду привоза, после замена отпишу о результатах в теме..

#10

#11

#13

#15

#16

#17

#19

ptihka, )))) по поводу цены — это было в Твери. там 2 сервиса более-менее, и видимо из-за отсутствия конкуренции они такие цены называют.

fksboys, а как можно стать вашим клиентом?)

#20

Блэкмор

#22

Здравствуйте. Подскажите пожалуйста. Собираюсь перекатать конт. питания U2, на плате от iPhone 5C. На новом контроллере есть метка, как ее ориентировать при пайке. Признателен всем откликнувшимся.

50_Гц

#23

В плане? Вы не можете поставить микросхему ключом в нужном направлении? Тогда я Вам подскажу напровление. Идите в проверенный сервис своего города. Там спецы метку проверенно установят, дадут гарантию, возьмут денег за труд свой. И это будет оправдано по стоимости.

Извиняюсь за критику, НО, называя контроллером питания U2, вы уже показали свои знания в ремонте. Ничего личного, однако после таких «умных» с паяльником на 40Вт, с ужасом глазеешь на упоротую плату после. И ведь становится жалко клиента, который одобрил недешовый девайс красноязычному лоху. А тот же тристар пилит на место кп. Да ещё и ключ попутал.

Сцуко, бесит меня такая нежить. Научились словам красивым, типа: тристар, кп, бб. Припаяли пару ключей 6-ти лапых, и всё, мля, боги. А высший уровень — дипломированые лохи! За пару месяцов отдают рублей 50 за обучение и на выхлопе получают бумагу крутую, где указано, мол тип крут, прошел все азы. От 1100, до 6s. Умеет всё! И ик знает, как все свои 7 обугленных пальцев.

Извинюсь перед модераторами за отклонение от темы, грубость речи и т.д. Однако щитаю, что отписал достойно, вызывающи и по факту.

голоса

Рейтинг статьи

Контроллеры питания U2 и U7

Теперь ближе к теме… Возможных причин не заряжающегося iPhone в действительности больше чем одна (подробно о них написано вот здесь), но мы остановимся на той, что скрыта от наших глаз — контроллер питания U7 (power ic) и контроллер зарядки U2 Tristar (charging ic).

На фото ниже приведена схема/фото платы iPhone 5S, на которой я отметил расположение этих микросхем.

Название микросхемы U2 “пришло к нам” из принципиальной схемы iPhone 5, т.к. именно в этой модели Apple впервые его использовала. По сути U2 это просто условное обозначение элемента на схеме платы, где буквой U обозначают микросхемы (буквой D — диод, R — сопротивление, C — конденсатор). Ну и чисто случайно этот чип получил порядковый номер 2… инженерам Apple так захотелось.

На плате есть и другие микросхемы U3, U7, U5 и т.п. Начиная с iPhone 6 на плате появился чип с названием «Tigris», который работает в тандеме с Tristar и также может выходить из строя, при чем как полностью так и частично. Проблема ложной зарядки напрямую связана с испорченным чипом Tigris.

Если вам вдруг понадобятся принципиальные схемы iPhone и iPad — скачайте их здесь.

Несмотря на это, большинство людей “по привычке” называют контроллер зарядки — U2, а питания — U7, хотя единственно правильное название U2 — микросхема «Tristar», то чем она собственно и является, независимо от обозначений на платах.

Почему контроллер питания/зарядки iPhone выходит из строя и как узнать что это именно он, а не батарея?

Использование низкокачественных пауэрбанков
Падение iPhone на твердую поверхность (деформация корпуса)
Коррозия от попавшей внутрь телефона влаги
Перегрев или переохлаждение устройства

Что такое контроллер зарядки U2

Контроллер зарядки U2 (Tristar) – часть микросхемы смартфона, которая отвечает за включение зарядки устройства. Чип принято считать «нежным», так как выйти из строя или сгореть он может при малейшем скачке напряжения. Впервые микросхема данного типа была применена в iPhone 5.

Стоит отметить, что обозначение U является условным, данной буквой на плате обозначают микросхемы, ровно как буквой D — диоды, буквой R – резисторы и пр. Что касается порядкового номера, то двойка микросхеме была присвоена из-за того, что инженерам так захотелось.

На стандартной плате размещены также чипы U3, U7, U5. При этом, начиная с шестой версии своего смартфона, инженеры добавляют к схеме чип Tigris, микросхема работает в содружестве с Tristar. Если Tigris выходит из строя, владельцы устройства начинают сталкиваться с проблемой ложной зарядки.

В каких случаях требуется замена контроллера питания/зарядки в iPhone

Обратиться в сервисный центр для замены чипов U7 и U2 понадобится в случае, если смартфон демонстрирует следующие симптомы:

Слишком быстрая разрядка устройства (замена аккумулятора проблему не исправляет);
Устройство перестает заряжаться от оригинального кабеля;
Ложная зарядка (на экране устройства отображается процесс зарядки, однако смартфон продолжает разряжаться);
Во время зарядки устройство выключилось и больше не включается;
Сильный нагрев гаджета во время зарядки;
Добиться зарядки гаджета можно только в выключенном состоянии.

В сервисном центре мастер проводит диагностику указанных чипов, самой платы и ряда других компонентов, которые могут провоцировать проблемы с зарядкой. Выявить проблему можно путем замера потребления тока, если потребление отсутствует, со 100%-ой вероятностью из строя вышел именно контроллер U2 Tristar.

Как видите, использование не оригинального зарядного устройства может спровоцировать серьезные проблемы с вашим мобильным гаджетом. Иногда лучше потратить деньги на зарядное устройство, чем в последствие платить в несколько раз больше за ремонт и восстановление.

Лариса

Здравствуйте Возможно попадание жидкости в телефон. Требуется диагностика в условиях сервиса.

Добрый день , думаю проблемы никой нету . а если аккмулятор будет быстро разряжаться , то требуется его замена на новый

Максим

Здравствуйте,возможно что батарею необходимо заменить,проверьте состояние АКБ в настройках телефона,если телефон еще на гарантии лучше обратиться в гарантийный сервис

Светлана

Добрый день , возможно плохой аккумулятор .

Здравствуйте,проблема на материнской плате айфона по стоимости будет 2000р

Здравствуйте,скорее всего ваш дисплей умирает(его нужно менять),точный ответ сможем дать только после диагностики.

Добрый день , возможно проблема с аккумулятором , нужна диагностика

Добрый день , проблема с микросхемой заряда

Сергей

Здравствуйте, такое может быть, все верно, при саморазборе.Коннектор изображения вряд ли поврежден. Но здесь нужно видеть аппарат. приносите, посмотрим. Диагностика абсолютна бесплатная.

Евгений

Здравствуйте, скорее всего проблема с самим кабелем. Но может быть проблема и сразъемом. Для начала проверьте на новом кабеле

Здравствуйте, для точного выяснения причины неисправности нужна диагностика. Диагностика у нас бесплатная, приносите посмотрим

iPhone 5s не включается

Причин, почему не включается телефон может быть много, и все они касаются не только нашего сегодняшнего героя iPhone 5S.

Не включается из-за сломанного разъема для зарядки

Если телефон разрядился и не включается при зарядке, вообще никак не реагирует на подключение кабеля, то скорее всего проблема с гнездом. Ломается оно очень редко, а вот забивается постоянно. Те, кто только купил себе iPhone 5S еще не сталкивались с этой проблемой, но все еще впереди.

Разъем сильно забивается грязью, пухом, и прочим мусором, в результате чего засорения блокируют контакты зарядки и разъема, они перестают соприкасаться.

Намного лучше подойдет балон со сжатым воздухом, но из-за того, что нужно всего лишь почистить один телефон, никто его покупать не будет, разве что сервисные центры. Кстати, некоторые СЦ могут почистить гнезда сжатым воздухом за спасибо, они ценят постоянных клиентов и хотят, чтобы их было побольше.

Стоит отметить еще и то, что если заряжать не оригинальным зарядным устройством, то оно может деформировать гнездо, после чего стандартная зарядка будет работать не корректно.

После автомобильной зарядки

Проблема в том, что некоторые не умеют правильно выбирать автомобильную зарядку для своего iPhone. Люди пытаются экономить, соответственно покупают самые дешевые варианты, которые далеко не всегда имеют хотя бы среднее качество.

После использования некачественной зарядки может выйти из строя:

аккумулятор;
разъем для зарядки;
контроллер питания;
определенная цепь электропитания.

Как видите, небольшая экономия на зарядном устройстве может вылиться в приличную сумму на ремонт.

Если телефон перестал включаться после использования некачественной автомобильной зарядки, ничего не остается, кроме как нести его в сервисный центр. Самому пытаться определить поломку, или, тем более, отремонтировать смартфон ни в коем случае не стоит, так как неопытными руками можно привести телефон в негодность.

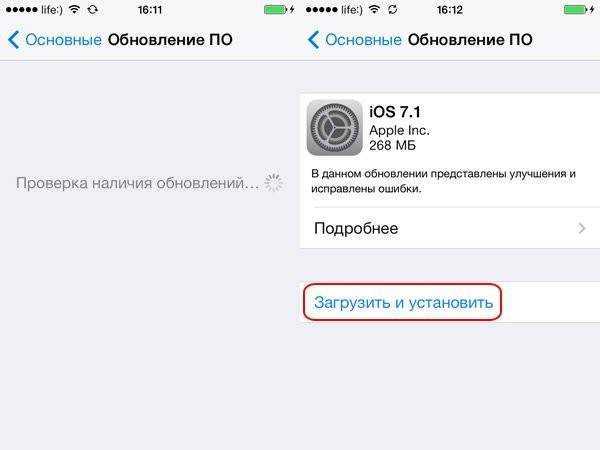

После прошивки

iPhone – техника очень сложная, перепрошивать ее самостоятельно ни в коем случае не рекомендуем. Если сделать хотя бы маленькую ошибочку, можно получить телефон, который больше никогда не будет звонить, или же больше не включиться.

Причин, по которым iPhone 5S не включается после перепрошивки масса, но самых распространенных – три:

сломалась микросхема Nor Flash. Она отвечает за нормальную работу GSM модуля. Без этой микросхемы смартфон не будет звонить, так как в ней сохранены настройки всех операторов страны. Проблема решается заменой микросхемы в сервисном центре;
вышла из строя микросхема NAND Flash. Она отвечает за сохранность личных данных, то есть программ, заметок, контактов, фотографий, музыки и так далее. Решается, как и предыдущая проблема, заменой микросхемы в сервисном центре.
Неправильно установленная прошивка. Отнесите телефон в официальный сервисный центр, пусть вам установят нормальную, рабочую и стабильную версию iOS.

Неудачные обновления тоже можно отнести к этому разделу.

После падения

Если телефон не включается после того, как упал с большой высоты, несите его к специалистами. Без диагностики тут никак. Если внешние повреждения не так сильно влияют на эксплуатацию, то внутренние вполне способны напрочь вывести телефон из строя.

Самые популярные внутренние поломки при падении iPhone 5S:

повреждение печатной платы;
отсоединение, либо повреждение шлейфа.

В первом случае без специалиста не обойтись. Ремонт печатной платы очень сложный, незнающему человеку достать нужные детали практически невозможно. Что касается шлейфа, то тут достаточно заказать аналог поврежденного и заменить. Ничего сложного нету, даже паять ничего не надо. В некоторых случаях можно просто поставить его на место и все заработает.

После замены дисплея

Если дисплей меняют в сервисном центре, то все должно быть в порядке, но если меняете дома, собственными силами и без большого опыта работы с телефонами от Apple, то проблема может вас ждать в любую секунду. Что-то слегка зацепили, и все, при попытке включения может ждать «сюрприз».

Замена модуля экрана Iphone 5 и 5S – пошаговая инструкция

После того как отцепите шлейф, можно дальше отогнуть дисплейный модуль. Ну, как на фото. Держите дисплейный модуль на 90 градусов относительно корпуса смартфона.
Теперь давайте-ка открутим отвертками следующие винты, которыми крепится какая-то металлическая хреновина к материнской плате: Один 1.7 мм винт Один 1.2 мм винт Один 1.3 мм винт Один 1.7 мм винт Кстати, не используйте намагниченную отвертку для откручивания последнего винта. А то ваш компас потом будет глючить и, вдруг, вы еще и в лесу заблудитесь? Инструкция по замене дисплея вам в помощь! А еще не забудьте запомнить в какой последовательности вы откручивали и вытаскивали винты. Потом, при сборке, их надо будет вкрутить в их дырочки. И еще не надо сильно затягивать их.
Убираем нафиг эту металлическую хреновину пинцетом
Теперь вооружаемся плоским концом магической палки и отсоединяем шлейфы, отмеченные на фото.
Придерживая своей рукой дисплейный модуль, отсоедините шлейф тачскрина.
Наконец, отсоединяйте шлейф дисплея. P.S. После того, как замена дисплея на Айфоне 5s с фото завершена и будете собирать телефон, вполне вероятно, вы можете плохо присоединить шлейф. Вы поймете это, если при включении на экране нового дисплея будут какие-либо полосы, помехи и т.п. Короче, просто отсоедините батарейку, переподключите шлейф еще раз, подсоедините батарею назад и проверьте еще раз. Повторять, пока не заработает нормально.
Всё, теперь можно извлечь дисплейный модуль телефона.

Замена шлейфа экрана Iphone 5 и 5S своими руками

Для того, чтобы заменить шлейф экрана на Iphone 5 и 5S своими руками нам потребуется выполнить следующий порядок действий:

Сначала отключаем телефон и вытаскиваем все провода из него. Ну, в смысле, от зарядки его отключите. Открутите два винта 3.9 мм длинной, которые находятся слева и справа от гнезда зарядки.

Следующие 2 шага покажут, как можно демонтировать модуль дисплея с корпуса телефона при помощи внеземной технологии. Имя ей – супер двойная двусторонняя присоска! Если вас есть такая штука, то мы вам завидуем. А если нет, то тогда переходите к шагу 4. В общем, начнем истязать телефон этим чудо-устройством и заменять экран. Сожмите ручку инструмента. Поместите телефон между присосками. Разожмите ручку инструмента. Дисплей, скорее всего, отделиться от корпуса. Вот и вся иноземная инженерия. Переходите к шагу 8.

А это пояснения, как снять дисплей для тех, кто не нуждается во всяких там инструментах, для тех, у кого сильные, но при этом мягкие пальцы. И поможет нам вскрыть телефон самая обычная присоска, с колечком на конце. Ну или без. Тогда придется еще и зубами работать. Плотно приклейте её чуть выше кнопки HOME.

Дисплейный модуль крепится к корпусу с помощью специальных пластиковых клипс, а также под кнопкой HOME прячется шлейф, который легко порвать при слишком резком вскрытии телефона. Так что не переусердствуйте. Необходимо слегка приоткрыть дисплейный модуль и отсоединить шлейф. И так, убедитесь, что присоска плотно приклеилась к дисплею. Придерживая одной рукой телефон, другой рукой начните тянуть присоску вверх. Затем, возьмите пластиковый инструмент и с его помощью придерживайте телефон. Ну прям как на фото. Пока тянете за присоску, не меняйте усилия и будьте терпеливы

Снятие дисплея с 5s – один из наиболее трудных этапов.

Изучая, как поменять дисплей на iPhone 5s обратите внимание на ряд нюансов. Не пытайтесь сразу же отсоединить дисплейный модуль, не забывайте про шлейф кнопки! Его легко порвать. После того как отделите дисплей, снимите присоску

После того как отделите дисплей, снимите присоску.

Теперь приоткройте дисплейный модуль так, чтобы было возможным извлечь металлическую заглушку шлейфа кнопки. Опять же, хоть уже и предупреждали вас, но не тяните сразу дисплей в верх, в сторону и т.п. Рискуете порвать шлейф кнопки. А если порвете, то можете забыть про разблокировку по отпечатку пальца. Металлическую заглушку вы можете извлечь при помощи пинцета и пластикового инструмента.

Используйте острый конец черной магической палочки , чтобы отсоединить шлейф. Убедитесь, что отсоединяете именно коннектор шлейфа, а не все вместе с разъемом. Ну вот в принципе и все!

Замена контроллера питания – алгоритм действий

Продолжение темы:

Видео инструкция

Контроллеры питания U2 и U7

Что можно сделать самому

iPhone 5s Замена контроллера питания.

Блэкмор

50_Гц

Контроллеры питания U2 и U7

Что такое контроллер зарядки U2

В каких случаях требуется замена контроллера питания/зарядки в iPhone

Лариса

Максим

Светлана

Сергей

Евгений

iPhone 5s не включается

Не включается из-за сломанного разъема для зарядки

После автомобильной зарядки

После прошивки

После падения

После замены дисплея

Замена модуля экрана Iphone 5 и 5S – пошаговая инструкция

Замена шлейфа экрана Iphone 5 и 5S своими руками

Похожие записи:

Похожие записи:
