Что такое вставка keystone jack

What are the different types of keystone jack?

Although keystone jacks are primarily used to offer RJ45 Ethernet connectivity, there are a wide array of different connection options for compatible patch panels. They include standard patch panel offerings like RJ45 Ethernet (with various speed and shielding support), as well as coaxial, and fiber optic connections. However, they can, in theory, offer almost any kind of connection possible.

Cable Matters offers a wide range of less common keystone jacks, including HDMI 2.1 keystone jacks with 8K and 4K 120Hz support, as well as blank keystone jacks which are used to block off unused ports on wall jacks and patch panels. There are also RCA jacks, speaker terminals, 3.5mm TRS connectors, 8P8C modular jacks, and 6P6C RJ11 modular jacks, among others.

There’s a lot of variation in keystone jacks in terms of features and specifications, too. Some come with gold-plated connectors for improved anti-corrosion resistance, while others come in a range of colors to better differentiate between them when installed.

Ethernet RJ45 keystone jacks can also come rated for different speeds in line with Ethernet cable category ratings, with some of the more recent releases offering up to 10 Gigabit Ethernet support for Cat 6a cabling and beyond. Those rated for higher performance will also typically use thicker copper wiring and have improved per-wire shielding for reduced signal degradation and added protection against crosstalk.

Cable Matters also includes a free punch down stand with its larger packs of RJ45 keystone jacks (they can also be purchased separately), making the punching down process that bit easier. A punch down tool is still recommended, however.

When buying a keystone jack, it’s also important to look out for signs of high-quality manufacturing, such as the use of fire retardant plastic, dust caps for improved cable strain relief, and impact resistant construction standards.

Защита информации при использовании проходных адаптеров

Проходные адаптеры формата Keystone Jack широко используются в сетевых инфраструктурах для подключения различных устройств. Однако, при использовании проходных адаптеров, необходимо учитывать и обеспечивать безопасность передаваемой информации.

Важным аспектом безопасности при использовании проходных адаптеров является защита от несанкционированного доступа к информации или вмешательства в сетевой трафик. Для этого могут применяться различные методы и технологии.

1. Физическая безопасность

Первоначальным этапом обеспечения безопасности при использовании проходных адаптеров является обеспечение физической безопасности сетевой инфраструктуры. Это включает в себя установку адаптеров в надежные места, где они не подвергаются риску повреждения или физического доступа неавторизованных лиц.

2. Шифрование данных

Для защиты передаваемой информации через проходные адаптеры можно использовать методы шифрования данных. Шифрование позволяет защитить информацию от прослушивания или перехвата. Множество сетевых протоколов предоставляют возможность шифрования данных, таких как SSL/TLS для HTTPS или IPsec для VPN-соединений.

3. Аутентификация и авторизация

Для обеспечения безопасности передаваемой информации также важно применять методы аутентификации и авторизации. Это позволяет контролировать доступ к информации и определить, какие устройства или пользователи имеют право получать или передавать данные

Протоколы аутентификации, такие как RADIUS или LDAP, позволяют контролировать доступ и устанавливать права доступа.

4. Мониторинг и обнаружение аномального поведения

При использовании проходных адаптеров важно также осуществлять мониторинг и обнаружение аномального поведения в сети. Это позволяет ранневременно выявить попытки несанкционированного доступа или вмешательства в сетевой трафик

Использование специализированного программного обеспечения для мониторинга и обнаружения инцидентов в сети может существенно повысить уровень безопасности.

Обеспечение безопасности при использовании проходных адаптеров формата Keystone Jack является важной задачей для защиты информации. Комплексный подход, включающий физическую безопасность, шифрование данных, аутентификацию и авторизацию, а также мониторинг аномального поведения, поможет обеспечить надежную защиту передаваемых данных

What is a keystone jack and what is a keystone jack used for?

A keystone jack, just as its name implies, means a trapezoid keystone module. A keystone jack is an important part of the network or telecommunication, which is usually mounted in the keystone wall plate, patch panels, and surface mount boxes. It is a female connector used in data transmission.

Keystone jacks are changeable as they have a standard size of 14.5mm wide and 16.0mm high. These tiny, versatile modular jacks are designed to help you connect different kinds of Ethernet cables or other cables. Keystone jacks feature different pins at the front to accept different types of modular plugs. Keystone jacks may have different structures. For example, some may feature a pass-through structure with the same port at the front and the rear; while some may have a female connector and a male connector.

Что такое адаптеры keystone jack и для чего они используются?

Адаптеры keystone jack имеют стандартный размер, который соответствует спецификации Keystone. Это означает, что они могут использоваться с любыми гнездами или розетками, совместимыми с этим стандартом

Важно отметить, что адаптеры keystone jack могут быть установлены в стандартные панели, которые используются для организации сетей

Адаптеры keystone jack имеют различные разъемы, такие как RJ45, HDMI, USB, а также аудио и видео разъемы. Это позволяет использовать их для соединения различных устройств, таких как компьютеры, телевизоры, телефоны и другие электронные устройства.

Основное предназначение адаптеров keystone jack — обеспечение связи между устройствами разных типов и облегчение установки и настройки сети. Они позволяют быстро и просто соединить компоненты сети без необходимости проводить сложные процедуры настройки или монтажа кабелей.

Additional variations

Keystone jacks also vary in other ways. For example, a jack might include shielding against electromagnetic interference, which can be useful if the jack is in close proximity to electronic equipment or when trying to maximize the efficiency of data transfers.

Using shielded and unshielded twisted-pair cabling helps protect wired networks from electromagnetic interference.

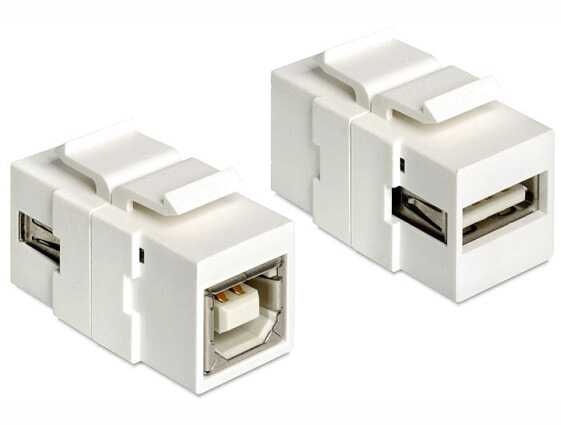

Some jacks might include the same type of connector on either side of the wall plate or patch panel to provide pass-through connectivity, or they might include a male connector on the back side to serve a similar purpose. Often, the back of a jack is set up for hard-wiring, rather than providing any type of receptor or plug. For example, there might be a punch-down area for connecting the individual wires, with the connectors at a 90-degree angle or 180-degree angle.

Explore four ideas for network cable management best practices, and learn about the six components of structured cabling. Read how cable management software enhances documentation and visibility.

Types of keystone jacks

There are many types of keystone jacks for use in both private and commercial settings. Here are several of the most common types of jacks:

• Banana. These jacks are commonly used to connect speakers to other electronic media, although they might be used in other ways as well, such as for electronic testing equipment.
• F connector. Often called coaxial jacks — or some variation — these types of jacks are used to connect coaxial cables, such as those used for cable TV or television antennas.
• Fiber optic. This type of keystone jack is used for connecting fiber optic cables, such as Lucent Connector or Subscriber Connector fiber connections.
  A close look at a fiber optic cable
• HDMI. An HDMI keystone jack is a connector based on the High-Definition Multimedia Interface (HDMI) standard, which is used for connecting video and audio equipment, as well as attaching computer monitors.
• RCA. An older type of receptor introduced by the Radio Corporation of America for use with audio equipment, although it also now used for video connectivity as well.

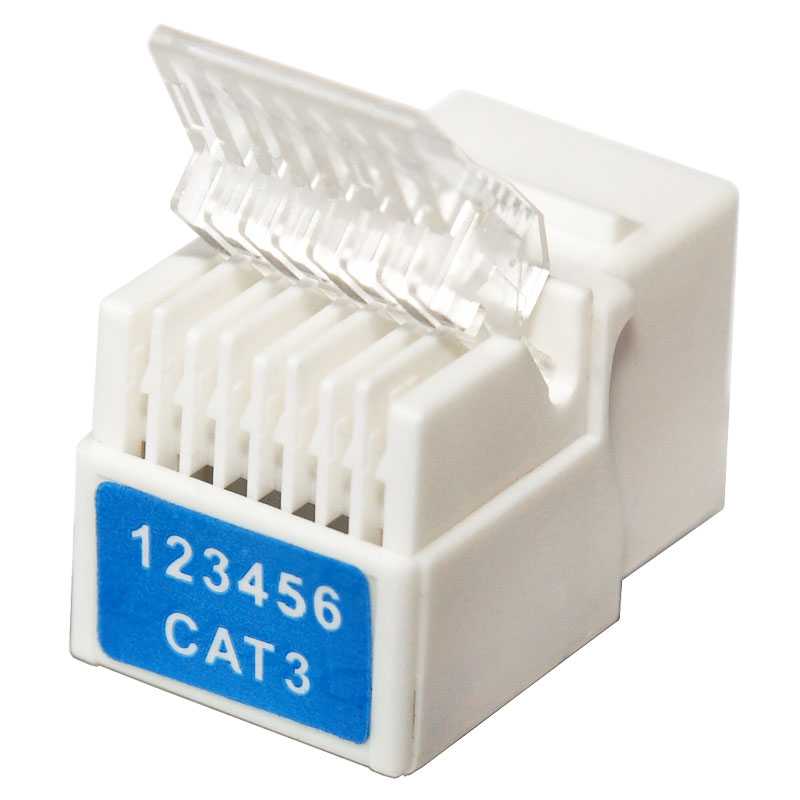

• RJ-11. The RJ-11 is a six-position, six-contact keystone jack commonly used to connect telephone equipment, including conventional headsets, fax machines and answering machines.
• RJ-45. The RJ-45 is an eight-position, eight-contact keystone jack commonly used to connect computer network cables, such as Category 6, Cat6A, Cat7 and Cat8 Ethernet cables.
• 3.5 mm TRS. This type of jack is used for connecting audio equipment that relies on tip, ring and sleeve (TRS) connections, such as those used by many speakers, headphones or microphones.

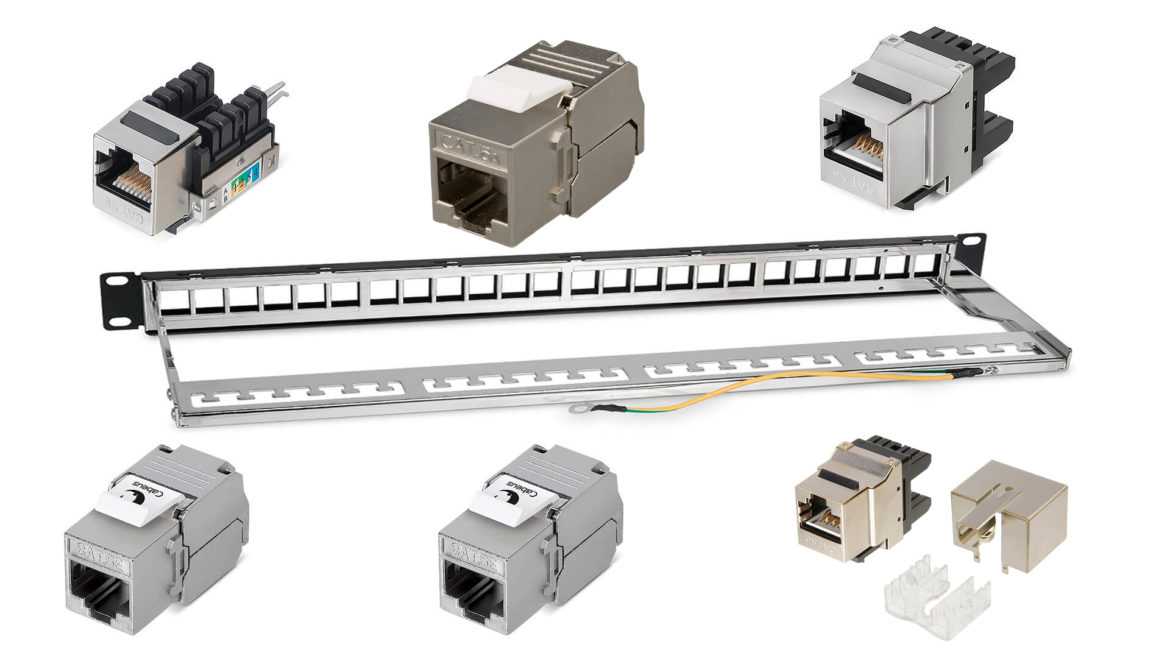

Shielded vs. Unshielded Keystone Jacks

Shielded

Unshielded

Choosing the structure type of your keystone jack has to do with your environment. For the majority of installations the most popular choice is going to be an unshielded keystone jack. This is for everyday use in areas where there is no EMI present. Locations such as homes and commercial buildings with no EMI. Unshielded keystone jacks come as a plastic core making is suitable for many different installations. When there is Electromagnetic Interference in your location you want to go with shielded keystone jacks. The shielding on keystone jacks is usually a die cast aluminum and is great for protecting your network from signal interference. For more information on why areas might have EMI check out our blog on everything you need to know about shielded cable.

When using a shielded cable it’s important that you keep your whole channel shielded to see the benefits of the shield inside the cable. This ensures that every link in your channel will be protected from EMI. A good rule of thumb is to follow the structure type of ethernet cable you are using when deciding which keystone jack to use.

How to install an Ethernet keystone jack?

Currently, keystone jacks are generally used for internal walls, which can not only protect modules from damage but also beautify the network cabling environment. But do you know how to install a keystone jack on a blank keystone wall plate? The following guide for installation can help you!

Before wiring the keystone jack, you should prepare professional tools including a wire stripper, wire cutter, and punch down tool.

Step 1: Use the professional wire stripper to cut the wire

Step 2: Cut off the plastic separator and be careful not to snip off the wire

Step 3: Separate the wires and make them straight

Step 4: Put the wire into the keystone jack in order

Step 5: Press the wire into the grooves of the keystone jacks and then punch down it

Step 6: Insert the keystone jack into the keystone wall plate

Step 7: Finally your keystone wall plate will look like that

Advantages of Keystone Jacks

Keystone jacks are commonly used at home, office, or school and favored by many people whether you’re a novice or professional. They provide a professional and neat look for the installation of home networking, office networking, home theater, telecommunication, or any other entertainment system. So, do you know the advantages of keystone jacks? Let’s talk about this.

Versatility

Thanks to the universal size of keystone jacks, almost all of them can be accepted by patch panels, keystone wall plates, and surface mount boxes on the market. But you still need to check the compatibility with keystone jacks when buying a wall plate or patch panel. In addition, different kinds of keystone jacks can be mounted on wall plates with many ports. What’s more, various configuration choices are available for patch panels in the data center.

Diversity

There are so many kinds of keystone modules on the market. Take the Ethernet keystone jack as an example, it can be classified into Cat5 keystone jacks, Cat6 keystone jacks, Cat7 keystone jacks, and Cat8 keystone jacks. To meet the needs of networks and other low-voltage uses, more and more keystone jacks have appeared on the market. Because of their diversity, keystone jacks can be the perfect option for your home network and theater installation.

Durability

A high-quality keystone jack features a compact design, which can increase the density of the port. Keystone jacks made of impact-resistant ABS plastic material give a clean and neat look. Good keystone jacks can prevent dust and moisture, which can help elongate the service life of modules and increase the efficiency of data transmission!

See A Buying Guide of Keystone Jack to clear up your confusion about what to consider when buying a keystone jack.

Keystone Jacks: What Category To Use

One of the first thing you want to do when shopping for keystone jack is to figure out what category of cable I have or am going to using. The easiest thing to do here is to match up your cable category to the category of the plug. This can be Cat5e, Cat6, Cat6A or even Cat8. By matching up the type you ensure that your cable will have the opportunity to perform to its capabilities and spec. This also makes sure that the wires in the cable can fit in to the contact area of the keystone module. It’s important to point out here that some categories are backwards compatible with each other. Cat6 cables can be used with Cat5e jacks and Cat5e cables can be used with Cat6 jacks. For Cat6A and above we don’t recommend to use the cable on lower category plugs. For example using a Cat8 cable on a Cat6A or Cat5e jack. As well as a Cat6A cable on a Cat5e or Cat6 jack.

Угол заделки

Кейстоуны отличаются по углу заделки со стороны задней части: 90 или 180 градусов. Передняя часть модуля определяется стандартом, а вот задняя имеет разный дизайн, который влияет на установку.
Угол заделки необходимо выбирать исходя из способа монтажа панели или из личных предпочтений. Независимо от того, какой угол будет выбран, большинство джеков Keystone способны подключаться напрямую к гнезду.
Конструкция 180-градусного модуля подразумевает крышку в верхней части, поэтому кабель придется подключать сверху. Это удобно, особенно при настенном способе монтажа патч-панели. Независимо от выбранного дизайна, оба типа модуля обеспечивают одинаково высокий уровень передачи сигнала. Установка розетки в панель может проходить как с помощью специального инструмента (с типом забивки 110, Krone, Dual), так и без него (тип забивки Toolless, с помощью пластиковых насадок).
Форма модуля Keystone может быть зауженной – идеальный вариант для патч-панелей с плотным расположением гнезд. Тогда боковые элементы не будут задевать соседние и мешать друг другу

Обратите внимание, что модули, панели и коннекторы должны соответствовать по типу и стандарту, а иногда – и по бренду

Are all keystone jacks the same?

No. There are a number of different connection options for keystone jacks, enabling a wide range of supported options in modular wall plates and patch panels, but to make them fit a wide range of those panels, most keystone jacks do share a physical size and shape.

Keystone jacks typically have a rectangular face measuring 14.5 x 16mm, and have flexible tabs to hold them in place and allow them to physically snap into compatible patch panels. This makes keystone jacks almost universally replaceable and interchangeable, as well as reusable, making it possible to manage modular patch panels and wall mounts down to the individual port and connector.

Some keystone jacks feature a pass-through connector, where the same port is found on the front and back, while others feature a female connector on one side, and a male on the other. Others still, have a standard port on the front, with a system for hard-wiring cables on the rear, such as punch down blocks. Others allow for soldering or crimped connections.

Проверка соответствия типа вставки Keystone Jack и кабельной разводки

Перед установкой вставки Keystone Jack необходимо проверить соответствие типа вставки и кабельной разводки, чтобы гарантировать правильное соединение и функционирование сети.

Для этого выполните следующие шаги:

1. Взгляните на вставку Keystone Jack. На ней должна быть указана маркировка типа вставки, например, RJ45 для сетевой кабельной разводки Ethernet.
2. Проверьте кабельную разводку. У эзоптов кабелей сетевой разводки Ethernet RJ45 должно быть 8 проводников. В случае другого типа кабеля или разводки количество проводников может быть другим.
3. Сравните количество проводников кабеля с количеством отверстий на вставке Keystone Jack. Они должны соответствовать друг другу.
4. Убедитесь, что порядок проводников в кабеле соответствует стандарту разводки, который часто обозначается цветами проводников: белый/оранжевый, оранжевый, белый/зеленый, голубой, белый/голубой, зеленый, белый/коричневый, коричневый. Вставка Keystone Jack должна иметь соответствующую маркировку порядка проводников.

Если тип вставки и кабельная разводка соответствуют друг другу, можно продолжать процесс установки вставки Keystone Jack. В противном случае необходимо выбрать другую вставку или изменить кабельную разводку для обеспечения совместимости.

Общая информация

История модуля Keystone берет начало в 1979 году, когда американская компания AMP разработала специальный разъем для телефонной розетки, с пружинящими монтажными фланцами, которые надежно фиксировали проводники в панелях. Однако та конструкция Keystone, которую использует весь мир сегодня, появилась в патенте только в 1995 году, как разъем для телефона с защитой контактов.
Существует большое разнообразие модулей Keystone, главным отличием которых является размер и тип коннектора, что используется с ним в паре. Исходя из сертификации, гнездовые разъемы бывают:

• RJ-11 – соединяют с разъемами на шесть пазов и 4 контакта, и маркируются 6P4C;
• RJ-12 – тут проходит равное количество позиций и контактов по 6 шт, с маркировкой 6P6C;
• RJ-45 – применяют с коннекторами по 8 позиций и контактов в равных количествах, маркируются 8P8C.

При выборе такой пары важно учитывать, чтобы типы патч-корда и кейстоуна были идентичными. Для этого используют единую стандартизацию, во избежание ошибок при монтаже телефонии (RJ-11 или RJ-12) или интернет проводов (RJ-45)

Основные компоненты для установки вставки Keystone Jack

Для установки вставки Keystone Jack потребуются следующие основные компоненты:

• Вставка Keystone Jack
• Инструмент для обрезки и снятия изоляции на кабеле
• Инструмент для защиты кабеля
• Кабель (обычно используется витая пара)
• Набор проводников
• Плоскогубцы
• Отвертка
• Проверочное оборудование для тестирования соединения

Вставка Keystone Jack представляет собой разъем, который устанавливается в стандартную гнездо совместимую с Keystone. Он является основным компонентом для подключения кабеля к железу или другому оборудованию.

Инструмент для обрезки и снятия изоляции необходим для обработки кабеля перед его подключением к вставке Keystone Jack. Он позволяет снять изоляцию с конца кабеля и подготовить провода для последующего подключения.

Инструмент для защиты кабеля используется для устранения нагрузки на кабель и предотвращения его повреждений в месте подключения. Этот инструмент защищает кабель от излома и обеспечивает надежное крепление вставки Keystone Jack.

Кабель – это основной носитель сигнала, который подключается к вставке Keystone Jack. Он может быть выполнен из витой пары или других типов проводов, в зависимости от конкретных требований и настроек сети.

Набор проводников служит для соединения отдельных проводников кабеля с контактами вставки Keystone Jack. Он обеспечивает надежное подключение и передачу сигнала.

Плоскогубцы и отвертка необходимы для выполнения различных операций при установке и подключении вставки Keystone Jack. Они позволяют достичь необходимой фиксации и обеспечивают удобство работы с различными компонентами и устройствами.

Проверочное оборудование необходимо для тестирования соединения после установки вставки Keystone Jack. Оно позволяет проверить качество и стабильность сигнала, а также обнаружить возможные проблемы, если такие имеются.

Установка вставки Keystone Jack в патч-панель

Установка вставки Keystone Jack в патч-панель является важным этапом при создании и настройке компьютерных и телефонных сетей. Этот процесс требует аккуратности и точности, чтобы обеспечить надежное подключение сетевых кабелей.

Для установки вставки Keystone Jack в патч-панель выполните следующие действия:

1. Выберите свободное от других устройств место на патч-панели для установки вставки Keystone Jack.
2. Включите разъем RJ-45 в комплекте с вставкой Keystone Jack.
3. Вставьте включенный разъем RJ-45 в отверстие на патч-панели.
4. Убедитесь, что разъем надежно и плотно фиксируется в отверстии.
5. Закрепите вставку Keystone Jack в патч-панели при помощи специальных фиксированных зажимов, если таковые имеются в патч-панели.
6. Повторите эти шаги для установки всех необходимых вставок Keystone Jack в патч-панель.

После установки вставки Keystone Jack в патч-панель необходимо выполнить подключение сетевых кабелей к каждой вставке. Для этого соблюдайте следующие рекомендации:

• Подготовьте сетевые кабели, соответствующие стандарту Ethernet.
• Отсоедините защитную крышку разъема RJ-45 на вставке Keystone Jack.
• Очистите концы сетевых кабелей от изоляции и проводника.
• Вставьте очищенные концы сетевых кабелей в отверстия на вставке Keystone Jack:

Цвет жилы	Порядковый номер
Бело-оранжевая	1
Оранжевая	2
Бело-зеленая	3
Голубая	4
Бело-голубая	5
Зеленая	6
Бело-коричневая	7
Коричневая	8

После подключения сетевых кабелей установка вставки Keystone Jack в патч-панель считается завершенной. Убедитесь, что все соединения надежны и плотно сидят, чтобы избежать потери сигнала и проблем с подключением.

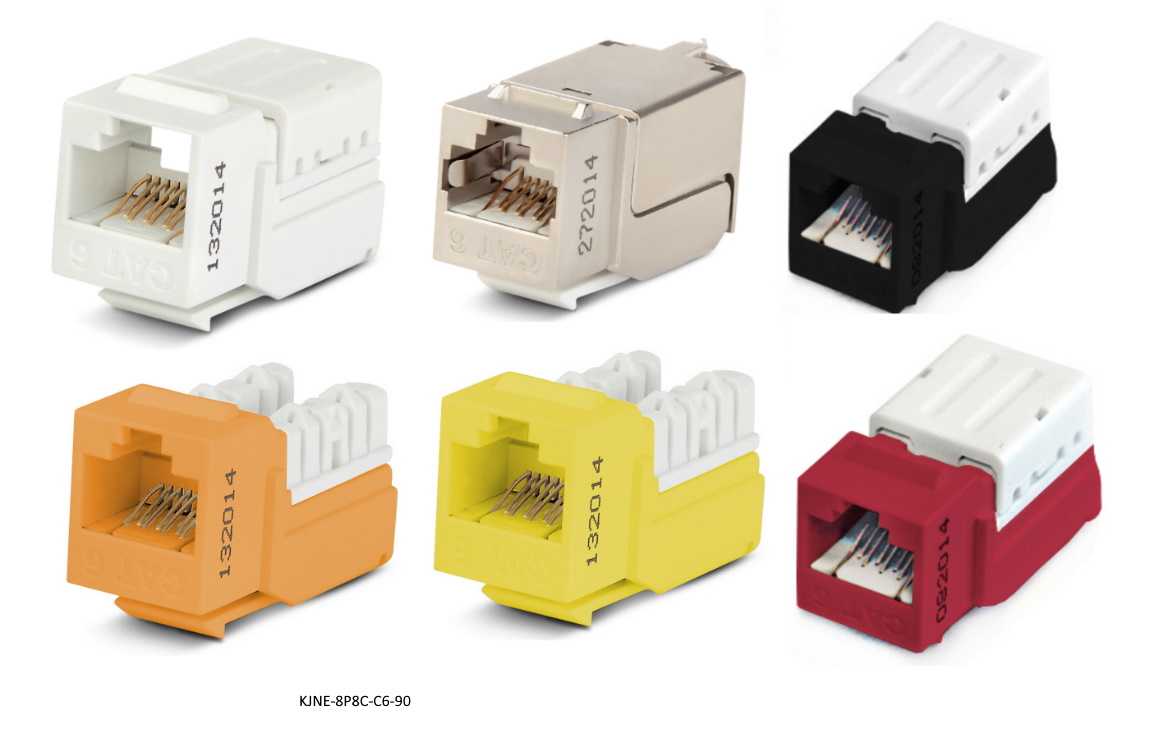

90° or 180° Keystone Jacks

90°

180°

Keystone jacks come in a couple different design types. The two you will come across is 90 degree and 180 degree. This has to do with the design of the back end of the keystone module. Since the front of the jack is standardized to fit many accessories, the back end can be different for various installs. Choosing the best angle of keystone comes down to where you are installing it and preference. The majority of keystone jacks you use will be able to terminate straight in to the jack. So choosing either angle will come down to preference.

Sometimes the cap on the 180° jack will have the opening at the top so your cable will have to come in from the top. This would be a good choice if your installing in to the back of a patch panel situated against a wall

Whatever design you choose note that there is no speed differences between the two angles.

Очистка и подготовка стены или поверхности

Перед началом монтажа вставки keystone jack необходимо провести очистку и подготовку стены или поверхности, на которую будет устанавливаться keystone jack. Это необходимо для обеспечения надежного крепления и улучшения эстетического вида установки.

Вот несколько шагов, которые следует выполнить при подготовке стены или поверхности:

Очистка: перед установкой keystone jack необходимо очистить поверхность от грязи, пыли, жировых пятен и других загрязнений

Для этого можно использовать мягкую тряпку или губку, смоченную в воде или специальных моющих средствах
Важно обратить внимание на то, чтобы поверхность полностью очистить и оставить ее сухой перед установкой.

Выравнивание: если стена или поверхность имеет неровности, трещины или выпуклости, рекомендуется выполнить их выравнивание. Для этого можно использовать шпатлевку или другие материалы, которые позволят добиться ровной поверхности
После нанесения шпатлевки или другого материала следует дать ему высохнуть и затем произвести шлифовку для достижения гладкости поверхности.

Разметка: перед установкой keystone jack рекомендуется провести разметку на стене или поверхности

Для этого можно использовать отвес или уровень, чтобы получить ровное и симметричное размещение keystone jack. Разметка позволит избежать ошибок при установке и обеспечит более профессиональный внешний вид установки.

После выполнения всех этих шагов можно приступать непосредственно к монтажу вставки keystone jack. Следуя этим рекомендациям, вы сможете обеспечить надежное крепление и аккуратный внешний вид установки.

What Is A Keystone Jack?

Let’s first get a better understanding of what exactly a keystone jack is. A keystone jack is a standardized plug in package for mounting low voltage electrical. It is commonly referred to as a module which is used to connect in to various keystone wall plates, surface mount boxes and patch panels. You can think of a keystone jack as a cube with many different uses. Each keystone jack has different functions for different cables. This is why you’ll see keystone jacks / modules available in different types:

• Keystone Module
• Keystone Jack
• RJ45 Jack
• 6P6C 6-position 6-conductor
• 8P8C 8-position 8-conductor
• F Connector
• RCA Jack
• USB Jack
• Banana Connectors

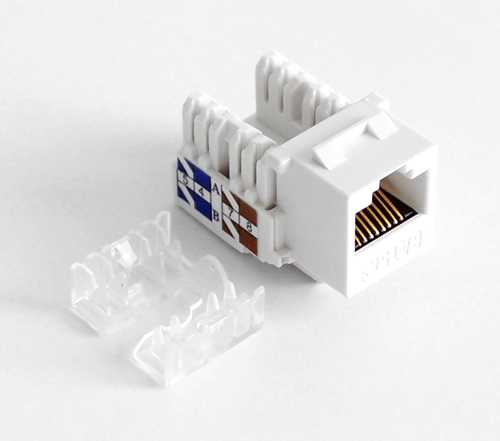

A keystone jack has a type of ethernet port in the front of it. The opening of the jack has many pins inside which are made up of microns of gold. The opening of the keystone jacks are there to accept various modular plugs which are typically unshielded or shielded RJ45 plugs. The kind that are used to connect to ethernet cables such as Cat5e, Cat6, Cat6A and above. These types of category cables come in bulk cable form or patch cables.

On the back end of the keystone jack is a punch down area for the wires in your cables. The wires are inserted in to the contact areas on the back end to create a connection with your ethernet cable. Make sure to follow the correct wiring scheme: t568A or t568B. Once the wires are punched down and terminated using a punchdown tool then you can connect your keystone jack in to one of many different accessories.

Now that we have a good grasp of what is a keystone jack and you’re in the market for one lets get in to some buying advice.

What To Know When Choosing A Keystone Jack

1. : Making sure that the category of your keystone jack matches up with your cable is important for performance capabilities. This also ensures that the wires can fit in to the contact area.
2. : Depending on your installation environment will determine what type of keystone jack you want to use.
3. : Jacks come designed with different degrees. The degrees on the jack have to do with the way the wires and cable will be inserted in to the jack.
4. : Now that your cable is properly terminated and your wires are punched down it’s time to plug in your jack.

Ready to buy a keystone jack? Shop our wide selection of the best keystone jacks for any type of installation.

Что такое вставка Keystone Jack — всё о розеточном модуле

Модуль-вставка Keystone – пассивное сетевое оборудование в виде гнездового разъёма СКС, устанавливаемого на коммутационной панели или настенной модульной патч-панели. Термин изобрели ради обозначения спец-разъёма, похожего на классический разъём RJ-11 для присоединения телефонной аппаратуры либо модема к линии связи.

Это компактный двухсторонний элемент для подключения кабелей, фактически – защелкивающаяся вставка, способствующая монтажу шнуров цифровых девайсов. Модуль для патч-панели бывает:

• проходным (идентичные разъёмы с обоих боков);
• переходным (не одинаковые разъёмы с обоих боков);
• розеточным (разъём под патч-корд с лица, разъём под не обжатый кабель – с тыла).

Последняя версия – стандартный формат Keystone Jack от AMP Incorporated, применяющийся как конструктивная основа розетки – самая распространённая. Образцы различаются габаритами, что определяет функцию приложений, для которых предназначена модель. То есть устройство выполняется в нескольких модификациях для разных приложений.

С одного его бока размещено гнездо на 8 контактов и столько же пазов для обжатого кабеля, со второго – коннектор для заделки с прорезанием изоляции IDC (insulation displacement contact). Раскладка кабеля производится по схемам T568B и T568A. Для заделки используется особый инструментарий, зависящий от типа коннектора.

Главное достоинство Keystone – универсальность и гибкость. Например, на одну патч-панель можно вывести ряд полифункциональных разъёмов.

Что нужно учитывать при выборе:

1. Совместимость типа, категории модуля-кабеля.
2. Угол наклона 90 о , 180 о .
3. Экранирование.
