Водяное охлаждение для процессора - инструкция по установке

Защита от конденсации: нагрев под процессором

Опционально: под разъем процессора можно смонтировать
нагревательный элемент. Он имеет около 5 Вт мощности при 12 В, что дает
температуру около 40&degC. Однако подобный элемент не входит в стандартную
поставку — только лишь для стран, имеющих высокую влажность воздуха.Прекрасно закрепляется под процессором: опциональный
нагревательный элемент.Нагревательный элемент помещается между пластиковой шапкой и
изоляционной прокладкой. Здесь крепление для охлаждающего элемента помещается на разъем
процессора AMD. Крепление для нагревательного элемента, изготовленное из
нержавеющей стали, соединено с помощью электрической сварки с латунной
нарезкой для винтов. Установленное на AMD XP крепление. На разъем процессора Intel
(Socket 478) установка происходит точно так же, с помощью
дополнительного пластикового крепления. Затем все хозяйство
прикручивается к материнской плате. В отличие от предыдущих продуктов,
вы можете в любое время менять процессор без удаления материнской платы. Помещаем изоляционную резину на модуль термальной защиты
процессорного разъема (снизу материнской платы). Подрезаем резину ножницами в одном углу. Для того чтобы
убедиться в должном закреплении, перехлестываем два конца.

Установка радиатора и кулеров

В первую очередь соберите водоблок, а точнее установите на него крепление, которое позволит прикрутить тот около процессора. Учитывайте тип сокета, под тот же AMD, например, обязательно нужен AM4.

Вентиляторы на радиаторе лучше тоже собрать заранее. Сразу смотрите, чтобы те вращались в правильном направлении, а провода выходили так, чтобы их можно было комфортно подключить. Учитывайте, что не всегда возможно сразу установить вентиляторы, иногда радиатор сначала прикручивается к корпусу, а уже потом на него устанавливаются кулеры.

Соедините водоблок и радиатор по инструкции, а потом прикрутите радиатор с вентиляторами в нужном месте.

Пример установки кулера на процессор

Итак, рассмотрим пошагово процесс установки кулера.

Шаг 1. Разбираем системный блок — снимаем боковую крышку и изучаем, какой тип крепления кулера и какой разъем предусмотрен на материнской плате.
Шаг 2. Приобретите подходящий кулер. Чтобы не ошибиться, лучше первые шаги делать у специалиста.
Шаг 3. Снимите материнскую плату и поместите ее на ровную поверхность, например, на стол.
Шаг 4. Если кулер поставляется с дополнительной монтажной пластиной (с винтами), установите ее на тыльную сторону материнской платы.
Шаг 5. Изучим направление воздушного потока, который установит кулер, и узнаем, как его правильно установить. Если это замена вышедшему из строя кулеру, лучше всего запомнить его местонахождение, прежде чем снимать старый кулер. В любом случае воздух должен перемещаться от передней части компьютера к задней.
Шаг 6. Если разработчики не нанесли термопасту на кулер или вы решили ее поменять, мы наносим ее тонким ровным слоем на основание радиатора или процессора.
Шаг 7

Осторожно, равномерно, не нажимая, установите кулер с основанием радиатора на кристалл процессора. Если что-то пошло не так, и вы не можете сделать это плавно, удалите пасту, распределите ее заново и снова включите кулер.
Шаг 8

Установка.

Если крепление болтовое, вкручиваем их в отверстия постепенно (желательно по диагонали).

Закрепляем вставленный кулер, нажав на «ножки» до щелчка.

Если предусмотрены хомуты, на выступ сначала надеваем один кронштейн, затем второй с рычагом. Далее поворачиваем рычаг до полной фиксации.

Шаг 9. Тщательно проверяем безопасность и равномерность крепления устройства и подключаем его к блоку питания ПК, подсоединив провода к соответствующим разъемам.
Шаг 10. Вернемся на место материнской платы, крышки системного блока и всех кабелей.

Теперь вы можете включить компьютер и протестировать его.

Монтаж кулера на процессор Intel

Перед установкой кулера на процессор Intel следует рассмотреть варианты охлаждения. Кулер установлен только на материнской плате, которая находится в горизонтальном положении. Также не забудьте про усилительную пластину, которая входит в комплект.

Некоторые процессоры поставляются с коробочным кулером. Этот тип чиллера не требует специальных знаний по установке. Вам нужно найти отверстия на материнской плате, выбрать подходящее место и вставить контакты в разъемы. После установки на каждом штифте должен появиться характерный звук блокировки. Последний шаг — подключение кулера к материнской плате.

В современных продвинутых системах есть не менее продвинутые процессоры. Такие процессоры требуют качественной системы охлаждения, поэтому инструкция по установке кулера на процессор будет. На этот раз представлен вариант установки градирни.

Для начала следует распаковать и собрать кулер согласно инструкции. Иногда система охлаждения продается уже в собранном виде, поэтому этот шаг опускается.

Нанесите на установленный процессор небольшое количество термопасты. Мазать ее не нужно, так как при установке кулера паста распределится равномерно.

Чтобы прикрепить основание к материнской плате, лучше всего обратиться к руководству, так как разные модели могут быть установлены по-разному.

Как и во многих моделях кулеров, на вентиляторах должно быть изображение, указывающее направление лопастей. Эти индикаторы помогут вам решить, в каком направлении разместить кулер на процессоре, чтобы воздушный поток был направлен в сторону задней части корпуса.

Выбор водяного охлаждения

Водяное охлаждение — это один из наиболее эффективных способов охлаждения процессора компьютера. Оно позволяет снизить температуру процессора на несколько градусов, что способствует более стабильной и эффективной работе системы.

При выборе водяного охлаждения следует обратить внимание на несколько ключевых моментов. Во-первых, необходимо определиться с типом системы охлаждения — это может быть система с закрытым контуром или с открытым контуром

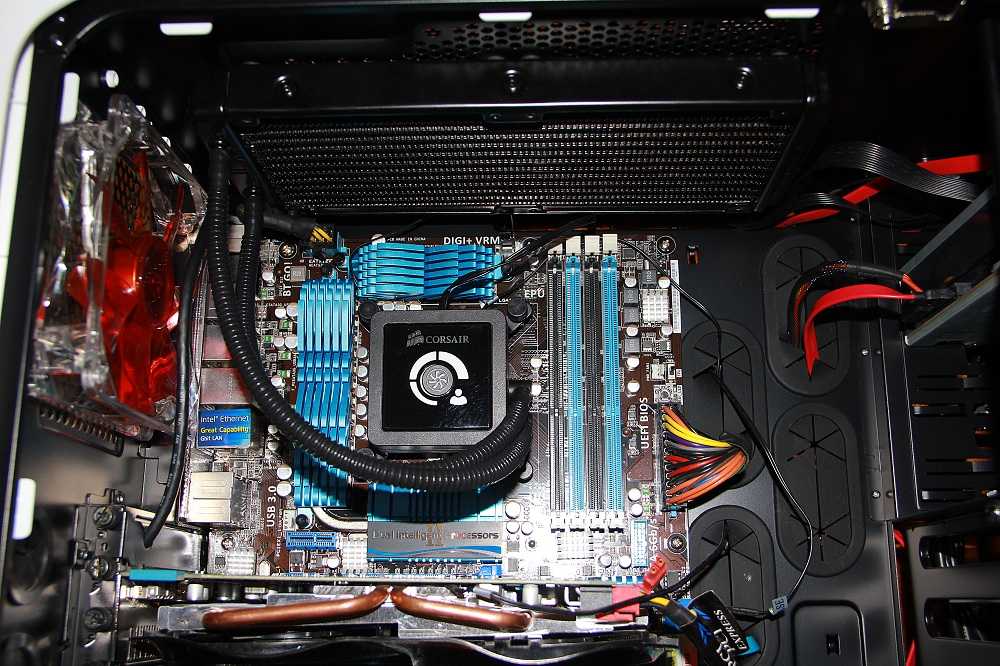

Система с закрытым контуром представляет собой готовую к установке конструкцию, включающую в себя радиатор, насос и вентилятор. Такая система проста в использовании и не требует специальных навыков для установки.

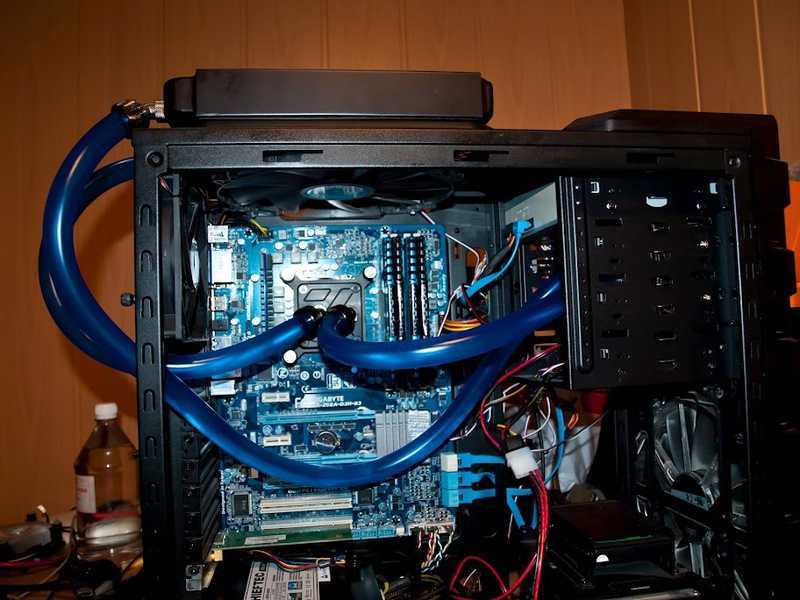

Система с открытым контуром предполагает создание собственной системы охлаждения путем подбора и сборки различных компонентов. Такой вариант может быть интересен профессионалам и энтузиастам, которые хотят настроить систему охлаждения по своим потребностям.

Вторым важным фактором при выборе водяного охлаждения является его мощность. Мощность системы охлаждения измеряется в Вт или в форме значения TDP (Thermal Design Power). Чем выше значение мощности, тем больше она способна охладить процессор.

Также следует обратить внимание на совместимость выбранной системы охлаждения с конкретным процессором. Некоторые системы могут быть предназначены только для определенных моделей процессоров, поэтому рекомендуется перед покупкой внимательно изучить характеристики и рекомендации производителя

И, наконец, стоит учесть бюджетные ограничения и выбрать водяное охлаждение, которое соответствует вашим финансовым возможностям. Цены на системы охлаждения могут варьироваться в зависимости от их мощности, качества и функциональности, поэтому стоит выбрать оптимальное соотношение цены и качества.

Несколько важных правил

1. Все работы по установке кулера производятся на отключенном от электрической сети компьютере!

2. Перед началом работ необходимо убедиться, что на вас или на самом ПК нет никакой статики. В идеале — работы нужно проводить в антистатическом браслете, а в его отсутствие достаточно на несколько секунд коснуться крупного металлического предмета (трубы отопления или самого корпуса системника, либо проводить работы в резиновых перчатках).

Важно знать! Статика губительна для электронных компонентов. 3

Большая часть кулеров с завода идет с нанесенным на площадку слоем термопасты или с пакетиком пасты в комплекте. Если в купленной вертушке этого нет, термопасту придется приобрести самостоятельно

3. Большая часть кулеров с завода идет с нанесенным на площадку слоем термопасты или с пакетиком пасты в комплекте. Если в купленной вертушке этого нет, термопасту придется приобрести самостоятельно.

4. При замене кулера крайне желательно полностью удалить остатки старой термопасты с корпуса процессора.

При установке кулера на материнскую плату важно контролировать расположение провода, подключаемого к разъему на материнской плате. Иначе можно столкнуться со сложностями по его укладке или недостаточностью длины проводников

Как отсоединить кулер и снять процессор?

Далее представим самый простой и надежный порядок действий, результатом которого станет отсоединение системы охлаждения ЦП и последующее снятие процессора:

Отсоедините кулер. Он крепится к радиатору с помощью болтов или заклепок. В первом случае понадобится открутить болты и снять кулер. Во втором случае достаточно будет отщелкнуть заклепки.

Снимите радиатор. Процесс интуитивно простой. Главное – снимать аккуратно, чтобы не повредить расположенные неподалеку участки материнской платы

Обратите внимание, что иногда кулер (вентилятор) и радиатор могут быть совмещены. В такой ситуации оба приспособления нужно снимать вместе.

Удалите термопасту

Если на старом процессоре присутствует слой термопасты, то очень аккуратно удалите его. Для этой цели можно использовать обыкновенные ватные палочки, смоченные в спирте. Можно применять и альтернативные способы. Главное, не повредить поверхность процессора и элементы для его крепления.

Снимите процессор. Надо нажать на специальный рычажок или отогнуть защелку. После этого процессор легко отсоединится. Останется лишь аккуратно взять его и вытащить из системного блока.

Для облегчения проведения вышеперечисленных работ целесообразно разместить «системник» в горизонтальном положении – так, чтобы пользователь располагался над снимаемыми элементами, а не сбоку от них.

Кулеры для компьютера на тепловых трубках

Первая идея использования тепловых трубок для снижения температуры охлаждаемых агрегатов была запатентована США еще в 1942 году. Суть ее сводилась к тому, что внутри запаянных с обеих сторон труб находилось жидкое вещество, которое испарялось в месте нагрева, пар перемещается в холодную зону, где конденсируется, отдавая тепловую энергию, снова образовывает жидкость, которая возвращается к месту нагрева.

Применялись они исключительно в промышленных целях, ни о каких высокопроизводительных компьютерах тогда не думали. Трубки могут быть без наполнителя внутри, тогда они должны быть направлены вверх, чтобы конденсат стекал под воздействием силы тяжести, или с пористой структурой, в этом случае форма трубок не играет роли, а циркуляция жидкости происходит за счет пор.

Сейчас кулеры на трубках занимают большую часть рынка. Их устройство в общих чертах можно описать следующим образом: есть основание (подошва) кулера, прижимаемое к процессору, в него впаяны трубки, на которые одеты алюминиевые пластины способствующие рассеиванию тепла. Условно подобные изделия можно разделить на различные подвиды:

С прямым контактом, когда непосредственно трубка взаимодействует с теплораспределительной крышкой процессора;
Без прямого контакта, когда с процессором взаимодействует только основание кулера.

Какой вид лучше — утверждать сложно. Основная масса пользователей утверждает, что эффективнее прямой контакт. Из практики можно сказать, что и альтернативный вариант очень неплохо справляется со своими функциями. Здесь следует учитывать такой факт, что рабочая жидкость начинает испаряться только при определенной температуре, от 25 до 50 градусов. То есть, до этого момента отвод тепла происходит только за счет металлических частей радиатора, и основным теплосъемником служит как раз основание.

Конструкция радиаторов

Далее можно рассмотреть кулеры в зависимости от конструкции радиатора и направления воздушного потока, а именно:

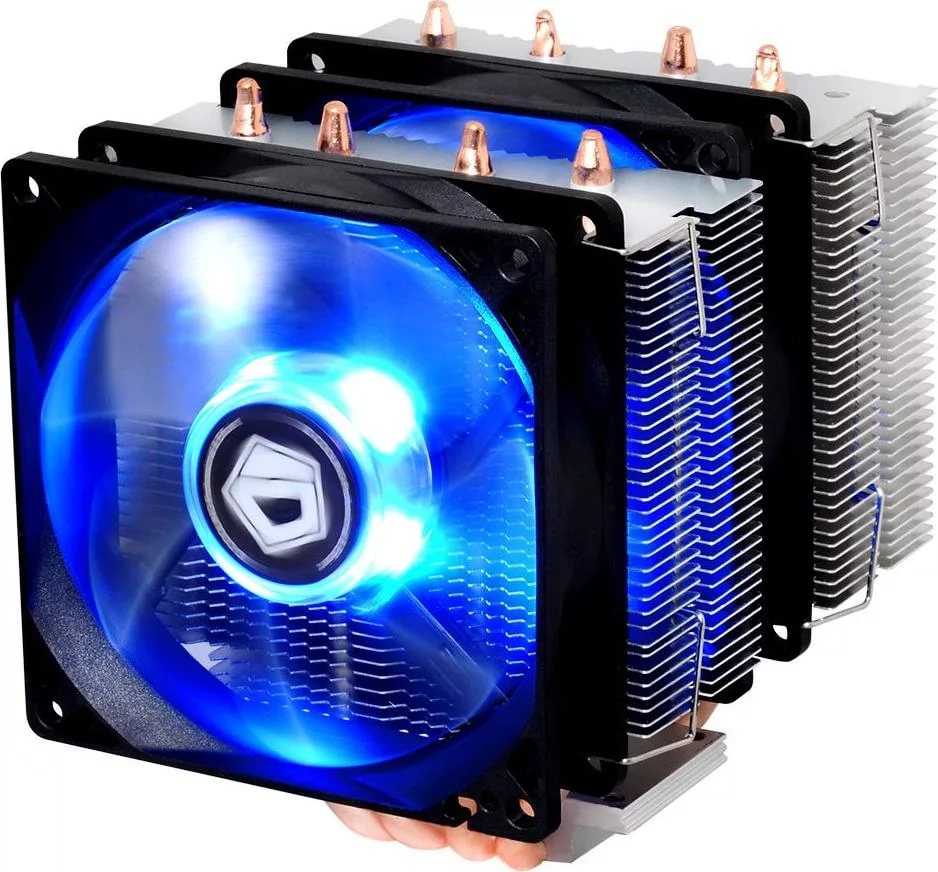

Башенного типа — трубки загнуты вверх, они проходят сквозь пластины, закрепленные параллельно основанию

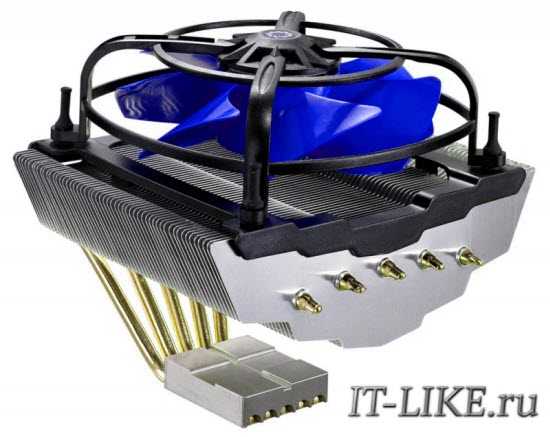

С – типа – здесь трубки чаще всего изогнуты в форме буквы «С». Их нижняя часть запаяна в основание, а на верхней смонтированы пластины перпендикулярно материнской плате

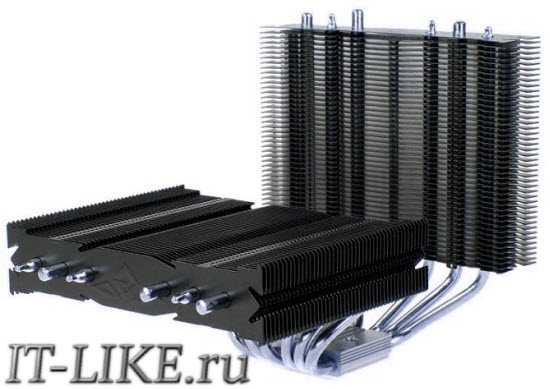

Комбинированный вариант, применяется, как правило, для дорогих моделей, включает в себя оба варианта расположения радиаторов, закрепленных на одном основании

Помимо данной классификации, можно выделить кулеры, в зависимости от размера применяемых вентиляторов и их количества. Сейчас можно встретить одно, двух и трехвентиляторные системы.

Башня или «классический» С — вариант?

Подавляющее большинство выпускаемых кулеров – башенного типа. Причина тому одна – они очень хорошо охлаждают процессор, это действительно так. Но они не лишены одного довольно существенного недостатка, который заключается в направлении воздушного потока от вентилятора.

В таких системах воздух идет параллельно материнской плате и направлен либо к задней стенке корпуса, либо к верхней его крышке, в зависимости от того, как его смонтировать. Таким образом, цепи питания, радиатор чипсета и все пространство вокруг процессора охлаждается только естественной циркуляцией воздуха. Иногда этого бывает недостаточно, и данные элементы нагреваются до критических температур.

Данного недостатка лишён кулер С–типа, который не так хорошо охлаждает процессор, но создает более щадящий режим для некоторых участков на материнской плате, поскольку воздух от вентилятора обдувает участок вокруг гнезда процессора.

Что важнее: быстро и эффективно охлаждать процессор, но изыскивать дополнительные возможности для охлаждения всей системы, либо незначительно пожертвовать производительностью, но подстраховаться и снизить температурные показатели вокруг сокета – это покупатель решает сам. Однако добавлю, что при работе на штатных частотах, эти проблемы вас не коснутся.

Как правильно установить процессор

Процессор устанавливается в специальное гнездо платы – соккет. Перед тем, как установить процессор на материнскую плату, освободите сокет от креплений. На Intel и AMD это делает по-разному. Но суть в том, что гнездо для процессора оказалось в полной и лёгкой доступности. Данные действия следует делать аккуратно, без применения излишней силы.

На самом процессоре, и на его сокете в плате есть специальные ключи – обозначения и пазы. Благодаря им у вас никак не получится поставить процессор не так, как надо. Перед тем, как правильно установить процессор, необходимо его сориентировать так, чтобы все ключи совпадали с сокетом.

После этого следует аккуратно опустить его на сокет, и тогда, если вы правильно сориентировали процессор, он сам войдёт в гнездо. Здесь категорически запрещено применять силу, так как можно погнуть ножки контактов. Это приведёт к длительному и кропотливому их выпрямлению.

После того, как установка процессора на компьютер произведена, необходимо закрепить его теми же креплениями, от которых мы вначале освобождали сокет. Избегайте сильных давлений, и добейтесь прочного закрепления.

Установка кулера на процессор

Покупая кулер, обратите внимание не только на тип розетки, но и узнайте, есть ли в упаковке термопаста. Часто производители наносят его на основание изначально, но для обеспечения идеального прилегания деталей лучше всего использовать новый непосредственно перед установкой кулера на процессор

Итак, вы купили все необходимое и подготовили необходимые инструменты. В первую очередь, это отвертка, если кулер крепится винтами. Если вы решили удалить старую термопасту, вам понадобится медицинский спирт и мягкая ткань.

Термопаста на все виды наносится одинаково — распределяется тонким слоем по дну радиатора. То же самое можно сделать и с самим процессором.

Далее кулер аккуратно, без давления, устанавливается на микропроцессор за один прием. Если вы видите перекос или вам что-то не нравится, снимите кулер и снова раскатайте термопасту ровным сплошным слоем. В противном случае могут образоваться зазоры, что приведет к неравномерной передаче тепла от процессора к радиатору и, как следствие, его перегреву.

В зависимости от способа монтажа бывают разные типы чиллеров.

Вставляющиеся кулеры

При установке подключаемого кулера нужно вставить его «ножками» в пазы и прижать до щелчка.

Если необходимо снять холодильник, ножки необходимо повернуть на 90 градусов против часовой стрелки. Удерживающая пружина разблокирована, и радиатор легко снимается.

Винтовое крепление кулеров

Если для чиллера предусмотрен винтовой держатель, рекомендуется затягивать винты по диагонали, чтобы избежать перекоса.

Некоторые модели оснащены специальной фиксирующей пластиной для улучшения фиксации. Он прикреплен к задней части материнской платы.

Установка кулера для сокета 754, 939, AM2

Такие кулеры имеют рычажный держатель. С двух сторон есть кронштейны, к одной из которых прикреплен рычаг. Сначала на уступ набрасывается безрычажный кронштейн. Затем это также выполняется с другим кронштейном, после чего рычаг поворачивается до фиксации. Если вы обнаружите перекос, откройте рычаг, исправьте перекос и исправьте его снова.

Установка башенного кулера

Установка башенного кулера на один процессор не отличается от установки других типов. Он используется для охлаждения мощного и дорогого процессора, поскольку потребляет много энергии и беспорядка.

Для надежного крепления в комплекте идет доплеровская пластина, которая крепится к задней части материнской платы.

Дальнейшая фиксация, чаще всего болтовая, осуществляется по принципам, описанным выше.

Перед покупкой рекомендуется ознакомиться с техническими характеристиками и размерами, чтобы убедиться, что он подходит как для карты, так и для самого корпуса.

После установки кулера любого типа необходимо подключить его к блоку питания, к разъему на материнской плате.

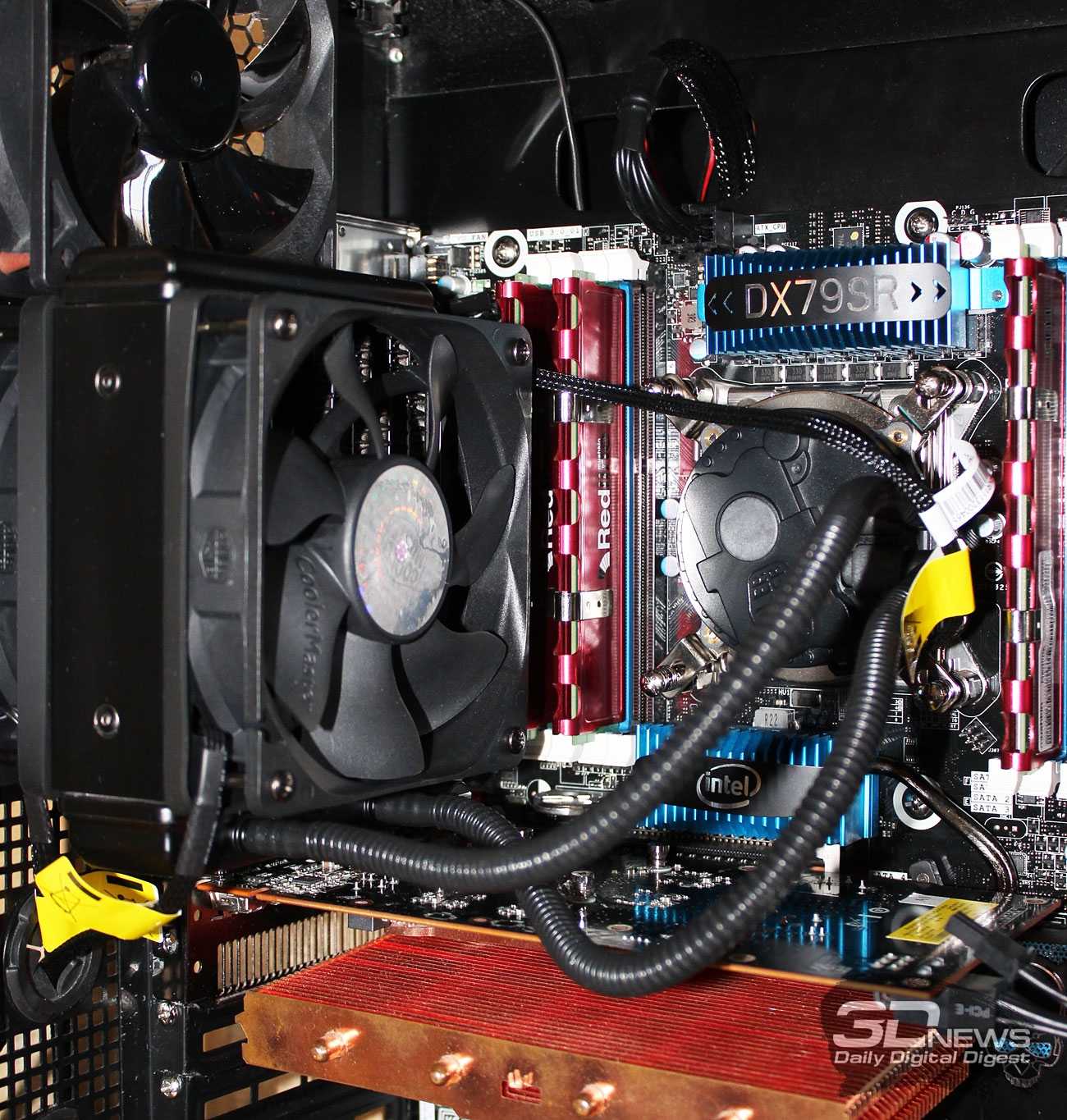

Что такое кулер AIO?

Кулер AIO по функциональности ничем не отличается от любого другого кулера, он отводит тепло от процессора. Как и в случае с воздухоохладителями, существует большой выбор различных вариантов охлаждения моноблока. Поскольку мы сосредоточимся на кулерах AIO с замкнутым контуром, нет необходимости говорить о настраиваемых циклах, но они по сути охлаждают процессор аналогичным образом и имеют различные размеры, чтобы соответствовать различным случаям и потребностям.

Процесс начинается таким же образом, как воздух охлаждения — на опорной плите. Базовая плата соединяется с IHS (интегрированным теплоотводом) процессора, конечно же, со слоем термопасты. Опорная плита, по сути, является нижней частью насоса и заполнена охлаждающей жидкостью, которая отводит тепло от передачи между двумя поверхностями. Охлаждающая жидкость (жидкость) внутри моноблока поглощает тепло, создаваемое процессором, и направляет его по контуру к радиатору. Как только тепло достигает радиатора, он снова работает аналогично воздухоохладителям, подвергая тепло внешнему воздуху, который часто поддерживается несколькими вентиляторами для рассеивания. Затем охлаждающая жидкость возвращается в блок ЦП, чтобы повторить процесс.

Что обычно входит в комплект кулера AIO?

Водяной блок / насос.
Радиатор.
Трубка.

(Всё вышеперечисленное — одно целое)

Задняя панель.
Поклонники.
Винты радиатора.
Опорные винты.
Винты вентилятора.
Винты с накатанной головкой.

Как установить новый процессор?

Установка процессора также производится в несколько последовательных действий, описания которых мы далее и представим:

Прикрепите процессор к сокету. Для этого определите расположение ключей и меток на процессоре. Затем найдите аналоги на сокете и присоедините процессор соответствующим образом. Далее зафиксируйте процессор.
Нанесите термопасту на ЦП. Наносить необходимо тонким ровным слоем. Обязательно нужно позаботиться, чтобы термопаста не выходила за края процессора.
Установите радиатор и кулер. Эти элементы должны располагаться плотно друг к другу – так, как это было до их снятия.

После выполнения этих действий нужно включить компьютер. Если он включился, то замена процессора в компьютере прошла успешно.

Для корректной работы процессора советуем зайти в BIOS и установить настройки по умолчанию (позже их можно будет легко изменить). После загрузки операционной системы также надо будет установить драйверы на ЦП. После этого процессор будет работать в стандартном режиме.

Если составленная нами инструкция оказалась не полностью понятна, то рекомендуем посмотреть прилагаемое видео. Его автор подробно рассказывает и показывает, как поменять процессор в компьютере без видимых затрат времени и усилий.

Как установить кулер на процессор

Во время сборки своей системы возникает потребность установить процессорный кулер, а если нужно выполнить замену ЦП, то охлаждение нужно демонтировать. В этих задачах нет ничего сложного, нужно лишь следовать инструкциям и выполнять все аккуратно, чтобы не повредить комплектующие. Давайте подробнее рассмотрим установку и снятие кулеров.

Установка кулера от AMD

Кулеры от компании AMD оборудованы своеобразным креплением, соответственно, процесс монтирования тоже немного отличается от других. Оно осуществляется легко, требуется выполнить всего несколько простых шагов:

Для начала следует установить процессор

В этом нет ничего сложного, просто учтите расположение ключей и делайте все осторожно
Дополнительно обратите внимание на другие комплектующие, например, на разъемы для оперативной памяти или видеокарты
Важно, чтобы после установки охлаждения все эти детали можно было без затруднений установить в слоты
Если кулер будет мешать этому, то лучше заранее поставить детали, а потом уже заняться монтированием охлаждения. У процессора, приобретенного в боксовом варианте, в комплекте уже имеется фирменный кулер
Аккуратно достаньте его из коробки, не прикасаясь к нижней части, ведь туда уже нанесена термопаста

Установите охлаждение на материнскую плату в соответствующие отверстия.
Теперь требуется закрепить кулер на системной плате. Большинство моделей, идущих в комплекте с ЦП от AMD, крепятся на винты, поэтому их нужно поочередно вкрутить. Перед началом вкручивания еще раз убедитесь, что все стоит на своих местах и плата не будет повреждена.
Охлаждению для работы необходимо питание, поэтому нужно подключить провода. На материнке найдите разъем с подписью «CPU_FAN» и выполните подключение. Перед этим расположите провод удобно, чтобы его не цепляли лопасти во время работы.

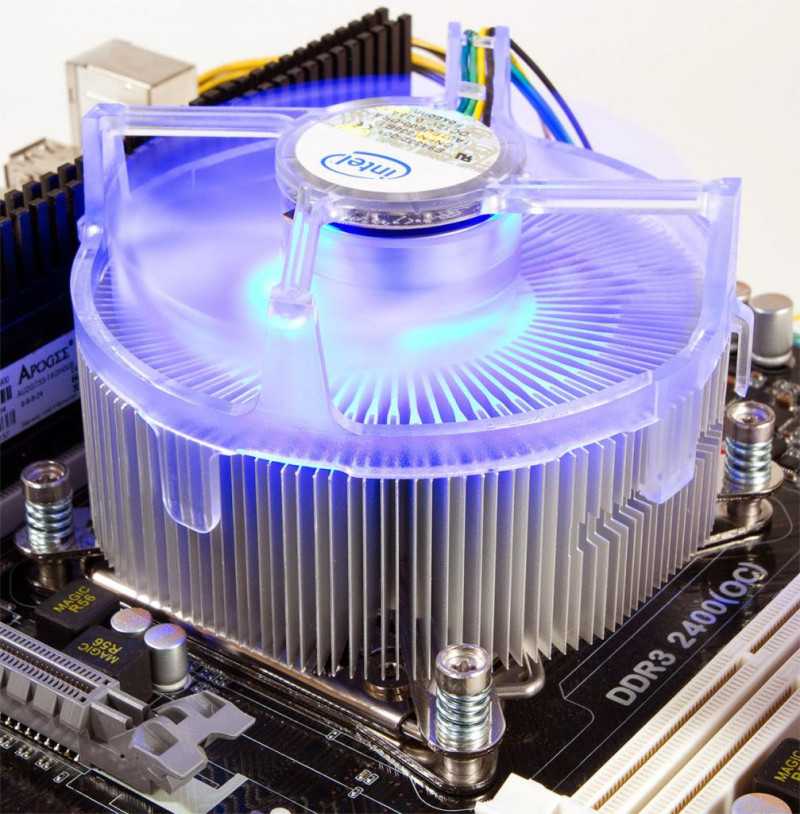

Установка кулера от Intel

У боксовой версии процессора Intel в комплекте уже имеется фирменное охлаждение. Способ крепления немного отличается от рассмотренного выше, однако кардинальной разницы нет. Данные кулеры крепятся на фиксаторы в специальные пазы на материнской плате. Просто выберите подходящее расположение и поочередно вставьте штыри в разъемы до появления характерного щелчка.

Остается подключить питание, как это было описано выше

Обратите внимание, что на кулеры от Intel также нанесена термопаста, поэтому распаковку осуществляйте осторожно
