Диагностика автомобиля с помощью смартфона

Разница между любительской и профессиональной компьютерной диагностикой

По сравнению с мотор-тестером, автосканер не является измерительным прибором. Он всего лишь считывает данные, которые передает ЭБУ. Цель этого прибора – расшифровка собранной информации.

Используя полученные после компьютерной диагностики автомобиля сведения, зная код ошибки и особенности поломки, можно быстро отремонтировать машину. В ряде ситуаций бывает сложно определить причину неисправности, однако сканер покажет, какие датчики и элементы электронной схемы могли выйти из строя.

Дилеры используют профессиональные автосканеры, предназначенные для конкретной марки автомобиля. Такая компьютерная диагностика автомобиля поможет:

• определить коды ошибок и расшифровать их;
• зафиксировать информацию и проанализировать ее;
• выполнить перепрограммирование, адаптацию и кодировку ЭБУ;
• убрать ошибки;
• провести активацию работы всевозможных реле и устройств;
• изучить все характеристики электронного узла, получить данные с датчиков.

С помощью такого автосканера удастся понять, нормально ли работают ДВС и трансмиссия, продиагностировать остальные узлы с электронной схемой, к примеру:

• электроусилитель рулевого колеса;
• тормоза с ABS;
• пневматическую подвеску;
• мультимедийный центр;
• сигнализационную систему.

Если вы планируете сделать самостоятельно компьютерную диагностику автомобиля, помните, что цена дилерского сканера 40 000-50 000 руб. Для тех, кто не занимается профессионально автодиагностикой, покупать такой сканер нецелесообразно.

Если вы не умеете обращаться с таким оборудованием, можно случайно перепрошить машину, выбрать неправильные настройки, в результате возникнут серьезные проблемы, поскольку электроника не будет работать нормально.

Чтобы своими руками выполнить компьютерную диагностику автомобиля, следует приобрести бюджетный сканер, подходящий для всех моделей машин (либо марочный – для определенного бренда авто).

Стоимость подобных приборов невелика, они подходят для всех моделей авто. Оптимальное решение – приобрести мультимарочный сканер, разработанный на базе чипа ELM327.

Используя его, вы сможете разобраться, о чем говорят мигающие индикаторы на приборной панели, к примеру, Check, определить код ошибки.

С помощью такого сканера получится выяснить, какие есть ошибки в работе электроники, даже если на панели проборов не мигают индикаторы.

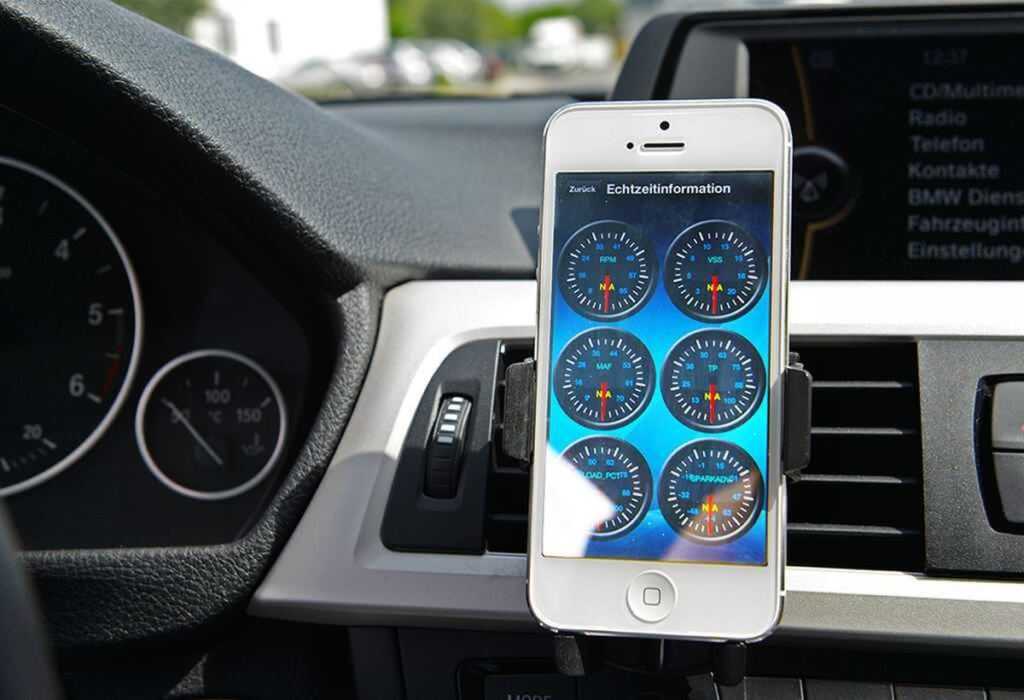

Что можно диагностировать со смартфона

Функциональность девайса очень широка: ограничена только возможностями приложения.

Как полноценный БК смартфон выполняет следующие базовые задачи:

• Показывает рабочие показатели двигателя (температуру, количество оборотов, мощность, тягу).
• Отслеживает текущую и среднюю скорость.
• Определяет динамические характеристики – разгон до сотни км.
• Рассчитает расход топлива и километраж на остатке горючего в баке;
• Читает данные с контроллеров.

Водители стремятся подключиться к бортовому компьютеру через телефон, так как гаджет находит, расшифровывает и сбрасывает коды ошибок: отныне с горящей лампочкой Check Engine не нужно ехать на СТО.

Сниффер шины CAN

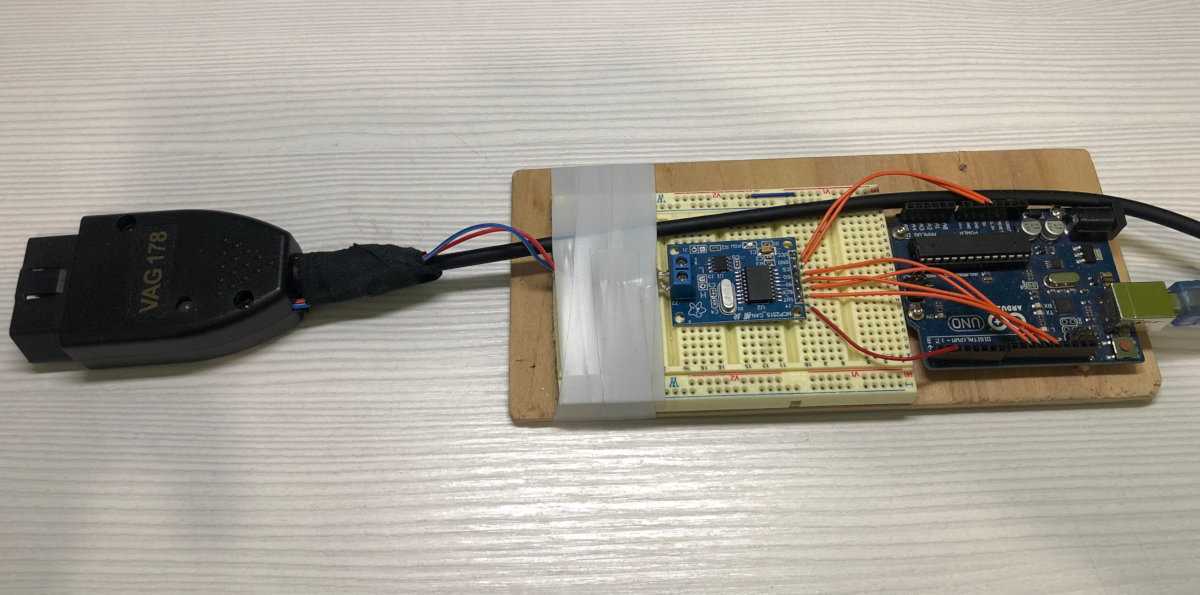

На основе Arduino Uno и модуля TJA1050 Niren с CAN-контроллером MCP2515 я собрал сниффер, который подключается в любое место в шине CAN и слушает пролетающий трафик. При этом сниффер никак не мешает работе систем. Чтобы подслушать, что отправляет VCDS, нужно подпаяться в сам диагностический кабель к пинам CAN-High и CAN-Low.

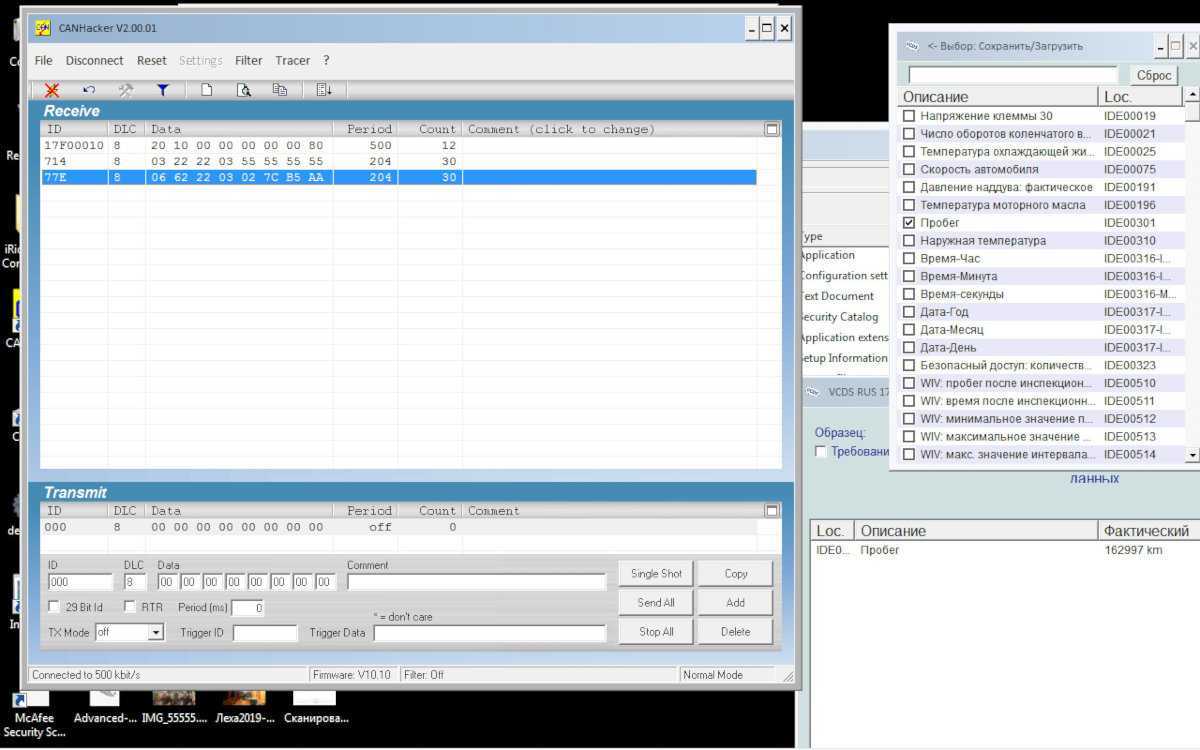

После подключения кабеля в разъем OBD2 можно наблюдать весь трафик между шлюзом и VCDS с помощью программы CANHackerV2. Для Arduino есть специальный скетч, он принимает данные по CAN и отправляет через преобразователь UART → USB в формате, который понимает CANHackerV2. Скетч находится в открытом доступе и лежит на GitHub.

Прослушав отправленные VCDS команды, я сформировал список команд, которые можно запрашивать у машины.

• 714 03 22 22 0D 55 55 55 55 — запрос;
• 77E 05 62 22 0D 55 65 AA AA — все двери закрыты;
• 77E 05 62 22 0D 00 65 AA AA — все двери открыты.

• 714 03 22 22 06 55 55 55 55 — запрос;
• 77E 04 62 22 06 2C AA AA AA — 44 литра;
• 77E 04 62 22 06 16 AA AA AA — 22 литра.

• 714 03 22 20 2F 55 55 55 55 — запрос;
• 77E 04 62 20 2F 36 AA AA AA — –4 °С;
• 77E 04 62 20 2F 67 AA AA AA — 45 °С.

Теперь нужно понять, есть ли способ получать эти данные без официального диагностического оборудования, чтобы затем их отображать.

Лучшие программы для диагностики авто для Айфона

Утилиты настройки iOS поддерживают Wi-Fi, что очень важно при диагностике с iPhone. Таких разработок немного, но они вполне функциональны

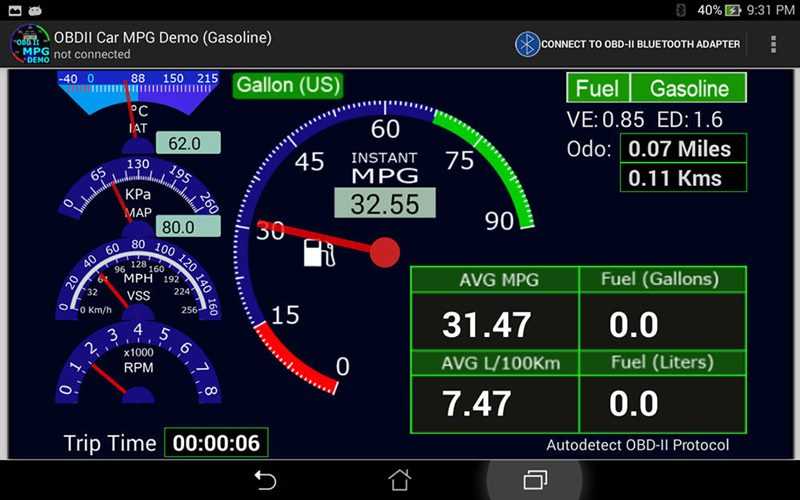

OBDII iPhone Application

Один из лидеров по количеству скачиваний для платформы iOS. Программа предназначена, прежде всего, для диагностики автомобиля через OBD2 ELM327. После её установки и подключения вашего яблочного гаджета к автосканеру семейства ELM32 вы получите возможность просматривать данные, которые снимает с датчиков бортовой компьютер, сможете интерпретировать все ошибки, выдаваемые сканером, включая неисправности двигателя, АКПП и систем безопасности.

FourStroke

IOS-программа, позволяющая самостоятельно диагностировать состояние автомобиля с помощью адаптера на базе микросхемы ELM327. Он может контролировать большинство параметров, включая параметры окружающей среды, предоставлять информацию о кодах неисправностей и удалять ошибки из памяти ЭБУ.

OBD Car Doctor

Ещё одно несложное приложение для мобильных гаджетов, функционирующих под управлением iOS. Отличаясь достаточно простым интерфейсом, обладает большим функционалом, позволяющим считывать сохранённые в памяти ЭБУ или сканера и динамические измеряемые характеристики функционирования автомобиля:

• скорость движения;
• температура ОЖ;
• обороты силового агрегата;
• давление воздуха на впрыске;
• режимы работы лямбда-зонда.

Умеет программа и интерпретировать ошибки Check engine, очищать память бортового компьютера.

Engine Link

Одна из востребованных утилит для айфонов. Работает со множеством авто. Предусмотрена функция диагностики блоков управления дизельными двигателями. Подходит для считывания сканером ELM327 (Wi-Fi версия). Что может программа:

• тестирует выбросы;
• работа в режиме реального времени;
• читает и сбрасывает коды неисправности OBD;
• отображает данные датчиков и характеристики двигателя;
• MPG для расчета расхода топлива в режиме реального времени;
• полная пользовательская поддержка PID.

Поддерживает OBD-II и EOBD. Для работы с программой необходима совместимость с ЕЛМ Bluetooth Low Energy (для iPhone 4 и более поздних версий) или адаптер Wi-Fi.

DashCommand

★ Самый наглядный диагностический комплекс Страна: США Средняя цена: 670 руб. Рейтинг (2022): 4.6

Программа может быть установлена в среду iOS или Android и поддерживает работу с чипами типа ELM327. Выводимая информация транслируется в виде аналоговых приборов, имеет высокую наглядность и благодаря этому легко воспринимается. Цифровые параметры также дублируются визуализацией. Данные с датчиков двигателя считываются и выводятся на демонстрационные экраны в режиме реального времени.

Это один из самых качественных программных продуктов для любительской диагностики авто был отмечен наградой SEMA Global Media Award. Кроме работы с датчиками, софт предлагает набор функций маршрутного компьютера, позволяя отслеживать заправки, статистику поездок (пробег, скорость, расход и т. п.). Наиболее практичной функцией этой программы является возможность определения диагностических кодов неисправностей и снятие ошибок.

InCarDoc IPhone

Подходит только для автомобилей, поддерживающих функцию OBD-II. Работает в реальном времени.

Диагностирует параметры:

• скорость;
• расход топлива;
• обороты;
• давление.

Читает ошибки, сохраняет параметры, очищает ошибки. Определяет VIN номера кузова, определяет координаты при поддержке GPS. Установить программу можно, скачав ее в App Store.

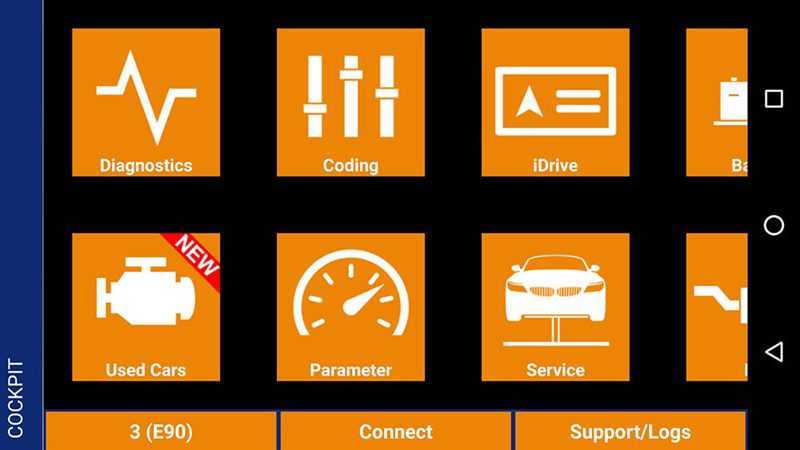

Carly Pro BMW

Как видно из названия, приложение предназначено для работы с бортовыми компьютерами марки BMW при использовании самого распространённого в нашей стране автосканера семейства ELM327. Предоставляет возможность самостоятельно просматривать и анализировать данные, выдаваемые ЭБУ (раньше для этого нужно было использовать специализированное «железо» и софт, которые имелись только в дилерских центрах).

Какие бывают комплектации машин

В свое время компания BMW выпустила обновление операционной системы iDrive, в которой была функция удаленного запуска двигателя. Согласитесь, это очень нужная вещь в любой ситуации. Но с ней оказалось не все так просто: для этого ее было необходимо купить в официальном онлайн-магазине. Нет сомнений в том, что наши народные умельцы смогли каким-то образом пропатчить или взломать опцию. Но не покидает ощущение того, что автомобиль превращается в подобие смартфона: хочешь какую-то функцию — плати.

Разные опции в вашем авто могут быть разблокированы за оплату в онлайн-магазине

Очень напоминает политику Apple с использованием сетей нового поколения или скрытых функций iOS: компания разблокирует их только в определенных условиях или по мере доработки операционной системы. С другой стороны, это облегчает жизнь автовладельцу, когда нет денег на дорогую комплектацию, но есть возможность разблокировать ее, когда финансовое положение улучшится.

Статьи по теме

Почему не опускается стекло: причины и способы устранения неполадок

Как прикурить машину и что для этого понадобится

Бьет руль при торможении: причины и устранение проблемы

Как снять гидроусилитель руля и заменить его

Провал педали газа: причины и ремонт

Привод машины: разбираемся в устройстве

Почему не работает кондиционер в машине: причины и способы устранения

Симулятор вождения автомобиля: плюсы и минусы тренажера

Как прочистить форсунки омывателя: причины засора и способы его устранить

Замена рулевой рейки: причины и порядок действий

Высокий уровень антифриза: причины и способы устранения

Лучшие авто с пробегом и советы по выбору

Аэрография на машину: материалы, виды, этапы

Что лучше – автомат или механика

Какие марки авто ушли с российского рынка в 2022 году

Как диагностировать машину через смартфон

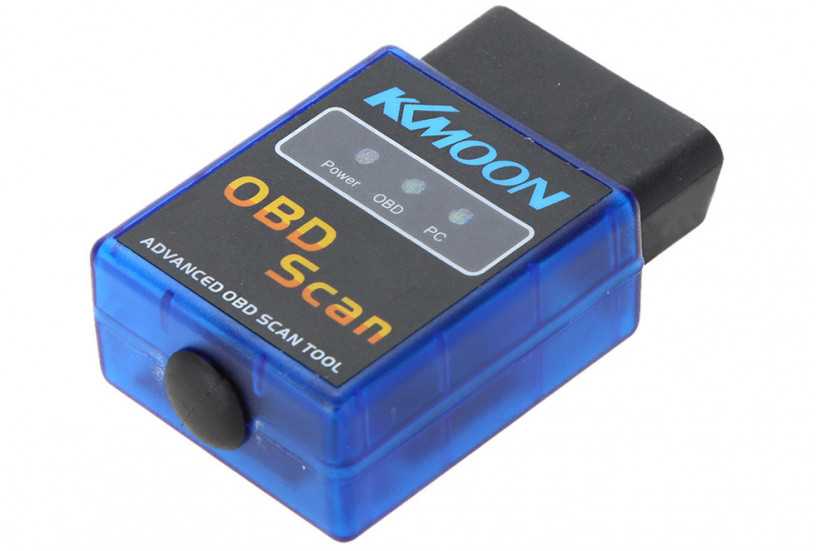

Первое, что вам понадобится для диагностики автомобиля — это смартфон или планшет, поддерживающий технологию Bluetooth. Вам также понадобится специальный адаптер, который подключается к сервисному разъему и связывается с телефоном через Bluetooth. Популярны адаптеры OBD-II на базе процессора ELM327

Сначала подключите адаптер к разъему, который находится в автомобиле. Скачайте и установите мобильное диагностическое приложение на свой смартфон. Соедините мобильное устройство и адаптер через Bluetooth. Теперь заводите машину. Для получения более точных данных о состоянии автомобиля двигатель должен быть запущен. Теперь вы можете запустить диагностику в мобильном приложении.

Итак, у нас есть Bluetooth-адаптер ELM327 версии 1.5, телефон на Android с установленным бесплатным InCarDoc, автомобиль с разъемом OBD-II. Теперь можно переходить непосредственно к диагностике:

1. Включите Bluetooth на телефоне и найдите устройство под названием OBDII (название может отличаться), затем при сопряжении устройств вам потребуется ввести код доступа — обычно 1234 или 0000.
2. Если все прошло успешно, зайдите в бесплатное приложение InCarDoc и нажмите зеленую кнопку «Подключиться». Если все сделано правильно, неактивные разделы меню будут активированы.

4. После того, как вы успешно подключились к автомобилю, вам необходимо его завести.5. Диагностика автомобиля. Следуйте инструкциям на изображении ниже. Для диагностики автомобиля перейдите во вкладку «Диагностика», через несколько секунд на экране появится список ошибок, которые есть в вашем автомобиле. Сделайте скриншот экрана, это необходимо для дальнейшего изучения и поиска причины его появления. Следуйте инструкциям ниже:

6. В этой программе есть функция отображения динамических параметров на экране телефона в режиме реального времени. Например, показывал обороты двигателя на холостом ходу (видно, плавают) и температуру охлаждающей жидкости (машина прогревалась). Эта программа имеет довольно широкий набор динамических параметров.

7. Для завершения работы со сканером ELM327 достаточно нажать кнопку «Отключить» в бесплатной программе InCarDoc. Выключите двигатель автомобиля и снимите сканер с диагностического разъема OBD-II.

Сравнение программ — что лучше выбрать

Название	Доступные функции	Цена
Dash	Анализ параметров и характеристик авто. Можно использовать с любым адаптером.	Бесплатно.
Automatic	Тестирование машины начинается сразу после подключения к адаптеру. Отслеживание вождения. При наличии ошибок система уведомит об этом водителя.	100 евро.
Torque	Проверка датчиков кислорода. При наличии ошибок программа также отправляет уведомление водителю.	Бесплатно. Расширить интерфейс можно за 5 евро.
OpenDiagMobile	Состояние машины анализируется в режиме онлайн. Ошибки автоматически всплывают на экране подключенного смартфона.	Бесплатно.
Delco	Достаточно большой функционал: анализ состояния двигателя, уровня скорости, температуры и так далее.	Бесплатно.

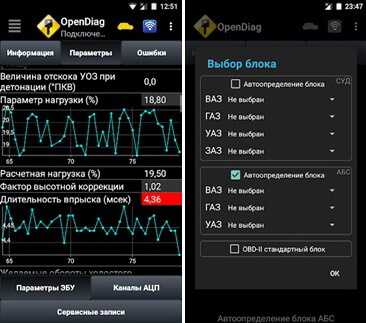

OpenDiag Mobile

Одна из немногих по-настоящему полезных программ под Android, «выросшая» из изначально работавшего только на ПК проекта OpenDiag. Программа изначально рассчитывалась на работу исключительно с отечественными автомобилями, и работала весьма качественно. В мобильной версии бесплатна, за исключением отдельных модулей для самых «свежих» ЭБУ – например, для ВАЗ это BOSCH ME17.9.7CAN, Ителма M75CAN, Ителма M86CAN, Sirius EMS3132/EMS3120 (Largus), Sirius EMS3125 (XRay). Работает с клонами адаптеров ELM327 или проводным адаптером K-Line, если смартфон или планшет способен работать как USB-хост.

Программа интересна уже хотя бы тем, что способна полноценно выводить рабочие данные контроллеров в адекватном виде, в том числе и в виде графиков в реальном времени. То есть она позволяет не просто «посмотреть ошибки», а оценить, как реально работает система впрыска (если, конечно, знать, как взаимосвязаны рабочие параметры системы и какими они вообще должны быть). Также доступно и управление исполнительными механизмами.

Однако для «свежих» ВАЗ программа имеет уже недостаточный функционал – например, на XRay не может «достучаться» до климат-контроля, ЦЭКБС, приборной панели, штатной мультимедийной системы, доступна работа только с системой впрыска, АБС и подушками безопасности. Режим адаптации и конфигурации блоков также недоступен. Вердикт: крепкая «четверка».

Лучшие приложения OBD2

Самый удобный вариант использования адаптера – интеграция его в автомобиль и управление его функционалом при помощи мобильного приложения. В Play Market нет единого приложения для управления OBD2. Зато представлены варианты от различных разработчиков, так или иначе отличающиеся друг от друга. Вместе выберем наиболее подходящее приложение для автомобиля.

1. Carista OBD2

Одно из самых популярных приложений, предназначенных для проведения самостоятельной диагностики.

• Сразу же после подключения Carista автоматически запускает поиск ошибок.
• После непродолжительного поиска приложение предложит провести тесты в указанных роботом областях, удалить ошибки или предложить варианты их исправления.

Интерфейс в программе на любителя. Пригодится знание английского и определенные знания в области внутреннего устройства автомобиля. Разработчик продает собственные OBD2 адаптеры по 25.99 долларов за штуку, однако в России и странах СНГ их найти тяжеловато.

Преимуществом приложения можно назвать высокую точность показателей, а также возможность убирать загоревшийся «Check».

К тому же, на некоторых моделях автомобилей Carista предоставляет пользователю функционал в области настройки функций авто (фары, блокировка дверей и прочее). Список моделей есть на официальном сайте.

2. InCarDoc

Приложение, в котором чувствуется оригинальный подход разработчиков.

Помимо интерфейса в зеленых тонах, наше внимание привлекают сразу виртуальная приборная панель с датчиками и графиками. Все они работают в режиме реального времени, показывая:

• скорость
• температуру
• давление
• -угол поворота колес автомобиля.

Также InCarDoc позволяет сохранить все данные об ошибках, их коды и сопутствующие показатели датчиков. Это может пригодиться в том случае, если для исправления последних вы решили поехать в сервис.

3. Toad PRO

Приложение не самое просто в использовании, однако обладает двумя существенными преимуществами: оно совместимо с огромным количеством автомобилей, и оно может распознавать больше 15 000 ошибок. Если собираетесь отправлять данные мастеру, то Toad PRO – лучший выбор.

Измеряет:

• ошибки двигателя;
• ошибки электроники;
• ошибки прочих систем автомобиля.

4. Torque Pro

Самое распространенное приложение для самостоятельного анализа работы двигателя. Да, Torque Pro специализируется на диагностике только двигателя автомобиля. Однако это совсем не значит, что у вас его не должно быть на телефоне!

Удобный красочный интерфейс, понятные обозначения делают использование очень удобным.

Torque Pro умеет:

• Определять и отслеживать расход топлива;
• Предоставлять информацию о нагрузках;
• Выводить данные по количеству оборотов;
• Локально диагностировать топливную систему;
• Определять и анализировать расход.

У приложения еще очень много функций, и оно способно стать отличным дополнением к основному диагностическому софту для Android.

5. ScanTool AutoEnginuite

Не обошли мы стороной и пользователей iOS – ScanTool AutoEnginuite совместима и с ними! Отличное приложение с множеством датчиков и широкой базой определяемых неисправностей на самых разных моделях автомобилей.

Составляет:

• графики с ошибками двигателя;
• графики с ошибками электросистемы;
• графики с ошибками прочих систем.
• удобные таблицы для обработки.

6. OBD II Auto Doctor

По отзывам не только пользователей, но и автомастеров со всего мира, OBD II Auto Doctor – лучшее приложение для диагностики и удаления ошибок, ведь оно определяет до 14 000 неисправностей! Однако для неопытного пользователя может быть местами сложным.

Определяет:

• скорость;
• температуру двигателя;
• давление в двигателе.

7. Movi/Movi Pro

Бесплатная версия диагностирует большинство ошибок, платная же способна их устранить. Очень простой интерфейс и высокая точность показателей – несомненные преимущества программы. Однако цена заставляет задуматься над конкурентоспособностью проекта. Для начала попробуйте бесплатную Movi.

Определяет уровни:

• разгона;
• разогрева;
• подъема температуры.

Провести самостоятельную диагностику ошибок и неисправностей своего автомобиля может каждый владелец. Для этого существует незаменимый помощник – адаптер OBD2. Выбирайте приложение для работы с ним и вперед – убирать ошибки системы.

OBD-2-приложения для Android и iOS

Смартфон должен обладать способностью правильно обмениваться информацией с автомобилем, то есть с модулем, подключенным к разъему OBD-2 — и для этого необходимо соответствующее приложение.

Несколько интересных программ, которые могут предложить что-то действительно стоящее, мы собрали для вас воедино в нижеприведенной таблице для Android (Google Play) и iOS (Appstore).

Приложение	ссылка на онлайн-магазин	цена
Torque Lite (OBD2 & Car)	для Android, для iOS	бесплатно
Smart Control Lite	для Android, для iOS	бесплатно
DashCommand	для Android, для iOS	бесплатно
EOBD Facile	для Android, для iOS	бесплатно
DashCommand	для Android, для iOS	бесплатно
OBD Car Doctor	для Android, для iOS	бесплатно

Фото: компании-производители

Нужна диагностика авто?

Список программ для диагностики через сканер в этой статье:

Хотите продиагностировать автомобиль «в домашних условиях» и без сервиса, то Вам нужны программы на Андроид для диагностики авто через Bluetooch и адаптер ELM327! А такие программы есть, но не все правильно работают… Специально для этого и решил на сайте my-elantra.ru написать эту статью, тем более в группе ВК по Hyundai Elantra HD ребята тоже спрашивали за эти приложения!

И снова — здравствуйте! Напишу (пока что) про распространенные программы для диагностики по «блютузу»: Olivia Drive, Torque, Сканматик и OBD Car Doctor Pro! Про настройку и использование писать не вижу смысла, я выложу версии на русском языке, так что — сами разберетесь! Можно к примеру узнать расход топлива, сканировать ошибки и т.д. А вот чтобы работали программы нужно следующее…

Что нужно для диагностики

Одной программы мало, так как для диагностики ещё нужен адаптер elm-327, чуть позже напишу про него заметку! Так вот, этот адаптер необходимо подключить к авто через спец.разъем — OBD2, затем включить зажигание на машине и включить bluetooch на смартфоне. Зайти в настройки «блютуз» и подключиться к адаптеру (сканеру) ELM-327, ввести пароль для подключения «1234» или «0000». Сделали сопряжение? Хорошо, теперь можно запускать диагностические программы!

Программа Olivia Drive

Сама программа Olivia Drive на русском языке! Простой интерфейс и удобные настройки, в отличие от Torque (на мой взгляд)!

Скачать Olivia Drive на русском языке

Следующая программа немного сложнее, немного информативнее и имеет гибкие настройки по отображению, хотя для сброса и чтения ошибок в ЭБУ также пойдет — это Torque.

Программа Torque на Андроид

В программе Torque также есть русский язык и она тоже имеет Pro версию! В этом приложении тоже необходимо выполнить сопряжение со сканером elm-327! Эта программа имеет вот такой интерфейс:

После запуска она попросит включить GPS, но я его никогда не включал по её требованию, мне не нужно!

И так всё работает, да ошибки читает и стирает без проблем!

Программа Сканматик Pro

Сканматик на андроид позволяет использовать елм-327 как диагностический сканер! Эта программа для диагностики применяется как мультимарочный сканер и работает с такими марками, как ЗАЗ, ГАЗ, ВАЗ, КАМАЗ, ИЖ, МАЗ, СеАЗ, ПАЗ, УАЗ, китайские авто: BYD, Greatwall, Geely, Chery, Lifan, а также Hyundai, Chevrolet, Daewoo,  Kia, Mitsubishi. Этот список с выходом новой версии сканматика будет пополняться!

Однако на моей машине сканматик работать отказался… Даже не знаю почему… В этом приложении есть хорошая подробная инструкция по возможностям,

совместимыми автомобилями, расположением OBD II разъема,

режима подключения к сканеру елм.

Далее, у вас андроид 6 и выше? — в таком случае потребуется предоставить разрешения приложению на доступ к файлам,

доступ к местоположению

и наложению поверх других окон.

Далее всё как и раньше — сопрягаем elm-устройство со смартом и диагностируем что нужно!

OBD Car Doctor Pro

Ещё одна диагностическая программа OBD Car Doctor Pro полной версии. Умеет практически всё, что и выше программы + имеется свой журнал событий и действий с автомобилем, который можно вести владельцу.

Вот несколько скринов:

И вот:

Вот и всё на сегодня! Надеюсь пригодятся Вам эти программы, так как, к примеру, у нас — эта процедура на СТО стоит 500-800 рублей! А так можно бесплатно сделать диагностику и скинуть ошибки, если check «выскочил»! Всем удачи и ровных дорог без жезла и гвоздика!

Полные настройки Android Auto

После подключения мобильного телефона к автомобилю мы можем выбирать и адаптировать его параметры прямо на смартфоне. Снова в Samsung, выбрав «Настройки»> «Дополнительные функции»> «Android Auto», мы найдем различные разделы, среди которых «Общие», «Уведомления» и «Система». В каждом из них есть ряд вариантов, которые позволяют нам выбрать свой предпочтения на мобильном при подключении к автомобилю . Мы можем сделать это, когда он уже привязан или нет, поскольку все это будет синхронизировано мгновенно.

Большинство его опций — активация или деактивация, что не позволяет вам делать с ними что-либо еще, но, тем не менее, они очень полезны, и мы объясним, из чего они состоят:

• Автоматическое возобновление мультимедийного контента: в тот момент, когда наша машина останавливается, музыка приостанавливается, а когда мы возвращаемся ночью и запускаем Android Auto, воспроизведение музыки продолжается с того места, где оно было остановлено.
• Погода: параметр, который показывает погоду в текущем местоположении на главном экране Android Auto.
• Просмотр полученных сообщений: возможность чтения первой строки сообщений, полученных через SMS, Telegram или WhatsApp, когда автомобиль останавливается, например, на светофоре или при парковке.
• Показывать уведомления о групповых сообщениях: позволяет получать на экране уведомление о новом сообщении о контракте, но без возможности его чтения, поскольку оно появляется во время вождения.
• Бесшумные уведомления: мы будем получать предупреждения в сообщениях, но без каких-либо предупреждений.
• Android Auto по беспроводной сети: позволяет использовать Android Auto или, наоборот, если в нашей машине его нет, удобно отключить.
• Google Analytics: система сбора данных Google, которая получает ошибки и проблемы при использовании Android Auto для их улучшения.

Остальные параметры, которые появляются в Android Auto, — это те, которые предлагают нам больше разнообразных возможностей и особенно настроек. Среди них одна из тех, которые мы не можем игнорировать, — это настройка меню приложения. Отсюда мы можем отмечать, снимать отметки и заказывать все, что мы собираемся видеть на экране автомобиля при использовании Android Auto. Если нам это нужно, мы также можем добавить быстрый доступ к экрану для вызова контакта и даже для выполнения действия с помощником Google.

Синхронизация OBD2 с телефоном.

Шаг 1. Подключаться к адаптеру необходимо будет через приложение. В каждом приложении для Android-устройств это делается по-разному. Но обычно окно с выбором варианта подключения заметно сразу. Статус подключения вы сможете увидеть, оценив наличие показателей и сведений об автомобиле в самом приложении.

Шаг 2. Синхронизация будет завершена только в том случае, когда приложение даст соответствующий сигнал об этом: он может быть показан пользователю в виде внутреннего уведомления или выплывающей строки. Вы должны увидеть появление данных об автомобиле, а также о его технических системах.

Расшифровка кодов ошибок

Этот процесс обычно не вызывает труда. Если сканер самостоятельно не производит расшифровку, всю необходимую информацию можно найти в сети Интернет. OBD-коды выложены в тысячах первоисточников.

Специальные коды можно найти в поисковиках, введя в строке поиска, например, «код ошибки P1107 Citroen Xara 2 2003 2,0 HDI». Можно немного сократить в марке авто, но по двигателю информацию лучше дать полнее.

Вы получите много информации по расшифровке кода, она у всех будет одинаковая. А вот информация по методам устранения будет различная и не следует верить всем. В большинстве случаев она будет выложена в различных любительских блогах.

Есть профессиональные сайты и форумы автовладельцев, где можно найти полезную информацию по темам как провести диагностику автомобиля самому. Им можно доверять, но лучше лишний раз перепроверять найденную информацию.

Как провести диагностику автомобиля с помощью смартфона своими руками

Поскольку автомобиль оснащен компьютеризированной сборкой, компьютерная диагностика является одним из основных способов проверки и оценки функционирования отдельных систем и компонентов, а также автомобиля в целом. Для проведения диагностики в мастерских используется специальное оборудование. Диагностические приборы подключаются к встроенному компьютеру, который передает данные на обычный компьютер или ноутбук. Однако с помощью смартфона можно отправиться в мастерскую для диагностики автомобиля.

Для электронной диагностики автомобиля каждый современный автомобиль оснащен специальным сервисным интерфейсом OBD. Это специальное звено банковского типа, расположенное в салоне автомобиля. Он расположен в зоне приборной панели на расстоянии менее 40 см от рулевого колеса и может иметь крышку. Существует два поколения интерфейсов — OBD и OBD-II. Последнее относится к американским автомобилям, построенным с 1996 года, новым японским автомобилям с 2004 года, европейским бензиновым автомобилям с 2001 года и дизельным автомобилям с 2004 года.

Более старые автомобили и автомобили, построенные в других регионах, могут использовать интерфейсы OBD и OBD-II. Стандарт можно найти в руководстве пользователя, на заводской табличке или на наклейке под капотом.

Подключение адаптера OBD-II

OBD-II — это стандартизированный протокол для всех авто, созданных с 1996 года. Он используется для передачи информации с компьютера машины на специальные считыватели кодов и другие диагностические инструменты. Используя правильный переходник, данные от порта OBD-II можно перенести в телефон с помощью Bluetooth.

Такие адаптеры можно купить в российских магазинах за 1500 рублей или примерно за 10 долларов на Amazon, также можно использовать устройства типа ELM327 с eBay, которое стоит всего 4 доллара. Без необходимости искать конкретную модель. Достаточно убедиться, что адаптер поддерживает работу с Bluetooth и OBD или OBD-II. Этот вопрос можно задать продавцу или посмотреть сведения в интернете.

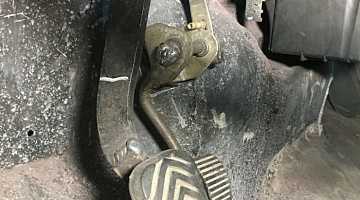

Купив адаптер, его нужно подключить к диагностическому порту автомобиля. Найти нужный разъем иногда бывает сложно. Он должен быть где-то под рулевым колесом со стороны водителя, но если вы не можете найти порт, сервис ODB Port Location поможет вам в этом.

Подключаем адаптер и синхронизируем с телефоном

Присоединить цифровое устройство к диагностическому разъему можно через специальные переходники с помощью провода, Wi-Fi, Bluetooth. Для старых автомобилей найти необходимый адаптер довольно сложно. Например, для авто возрастом 20 лет потребуется специальный кабель, который поддерживает К-линию.

Вариант устройства без проводов применяется для более современных автомобилей. Такие сканеры активизируются через беспроводные технологии. При этом не требуется менять параметры операционной системы, настраивать порты компьютера. Для новых авто отличным вариантом будет беспроводной адаптер ELM 327.

После подключения адаптера к порту, который чаще всего находится под рулевым колесом, следует синхронизировать его со смартфоном.

Для этого необходимо выполнить такие действия:

• открыть меню настроек Bluetooth на смартфоне и начать поиск устройств;
• отключить адаптер на несколько секунд;
• повернуть ключ зажигания;
• после появления в списке ближайших устройств OBD-II, ввести на телефоне его PIN-код.

После проведения данных процедур рекомендуется открыть приложение для сбора данных. Сделать это лучше сразу после завершения синхронизации. При использовании адаптера нужно повернуть ключ зажигания. Только в этом случае можно получить сведения о состоянии машины.

Что нужно для диагностики

Для самостоятельной диагностики автомобиля требуется три вещи. Это смартфон или компьютер, специальное приложение и адаптер для подключения к диагностическому разъему в машине.

Смартфон или компьютер

Для диагностики можно использовать смартфон или компьютер. Если автомобиль старый, подключиться к нему можно будет только с помощью ПК и специального проводного адаптера. У машин моложе 10–15 лет (в зависимости от марки и производителя) диагностику можно провести с помощью смартфона или планшета, подключенного через беспроводной диагностический модуль.

Есть также специальные автомобильные сканеры. Это универсальные устройства со встроенным адаптером. Они поддерживают большинство стандартов передачи данных с диагностической шины автомобиля. Такие устройства — профессиональное решение, которое используют в сервисах и автомастерских.

Для базовой диагностики достаточно будет смартфона или компьютера, но если вы решили купить профессиональный комплект, рекомендуем этот сканер с AliExpress. У него простой интерфейс, есть русский язык, а еще он подойдет для большинства марок авто.

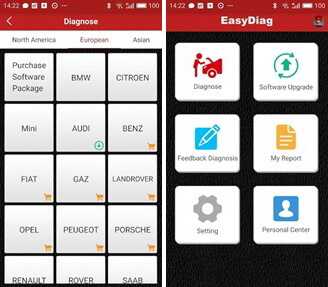

Приложение для диагностики

Приложений для диагностики автомобилей много. Их можно разделить на две условные категории: универсальные и созданные под конкретную марку автомобилей. Чаще всего универсальные решения — это программы для iPhone и устройств на Android. Они подключаются к машине с помощью беспроводного адаптера и могут считывать коды ошибок, а также в реальном времени показывать параметры автомобиля.

Примеры приложений из App Store: EOBD Facile, Car Scanner ELM OBD2, OBD Auto Doctor и другие. Они условно-бесплатные: базовые функции доступны бесплатно, но за доступ к расширенным инструментами придется платить.

Приложения для диагностики автомобиля

Созданные для конкретной марки или группы авто приложения позволяют выполнять глубокую диагностику и менять настройки блоков и систем автомобиля. Таким ПО пользуются в официальных сервисных центрах или крупных мастерских. Стоит профессиональный софт дорого, но в комплекте обычно продается также оригинальный адаптер. Например, полупрофессиональный набор для диагностики автомобилей концерна VAG обойдется в минимум 6 тыс. рублей. Профессиональные решения стоят от 36 тыс. рублей.

Важно! Мы не советуем скачивать сомнительные версии профессионального ПО в обход официальных сайтов. Во-первых, зачастую это незаконно взломанные версии платных приложений

Во-вторых, адаптеры не всегда работают с такими программами.

Адаптер для подключения

Подключиться к диагностическому разъему можно по проводу, Bluetooth или Wi-Fi. Чем старше автомобиль, тем сложнее найти нужный адаптер. Например, для 20-летнего автомобиля VAG-группы потребуется специальный кабель с поддержкой K-линии — диагностической шины, которая использовалась до начала применения стандарта CAN (Controller Area Network).

С новыми автомобилями проще — они поддерживают беспроводные адаптеры. Такие сканеры удобно использоваться со смартфоном или планшетом: создаете пару по Bluetooth, подключаетесь к автомобилю и запускаете поиск неисправностей. Также можно использовать для подключения сеть Wi-Fi и компьютер. Это удобнее, чем соединение по кабелю: не нужно искать драйвера, копаться в настройках портов компьютера или менять параметры Windows. А еще беспроводные модули обычно подходят для машин разных марок. Если у вас сравнительно новая машина, можете покупать беспроводной адаптер ELM327.

Беспроводной адаптер для диагностики
